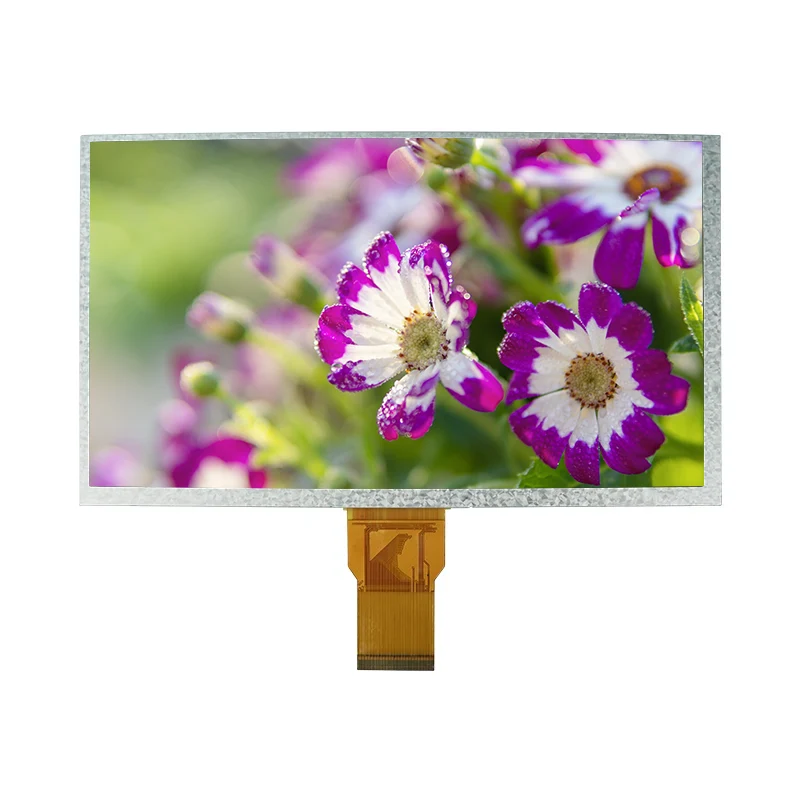

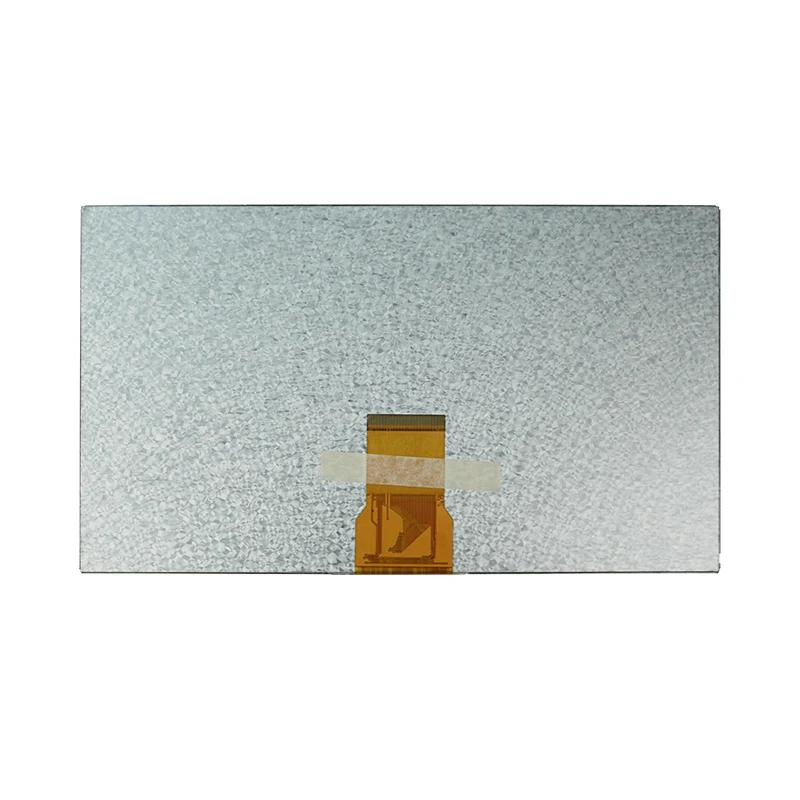

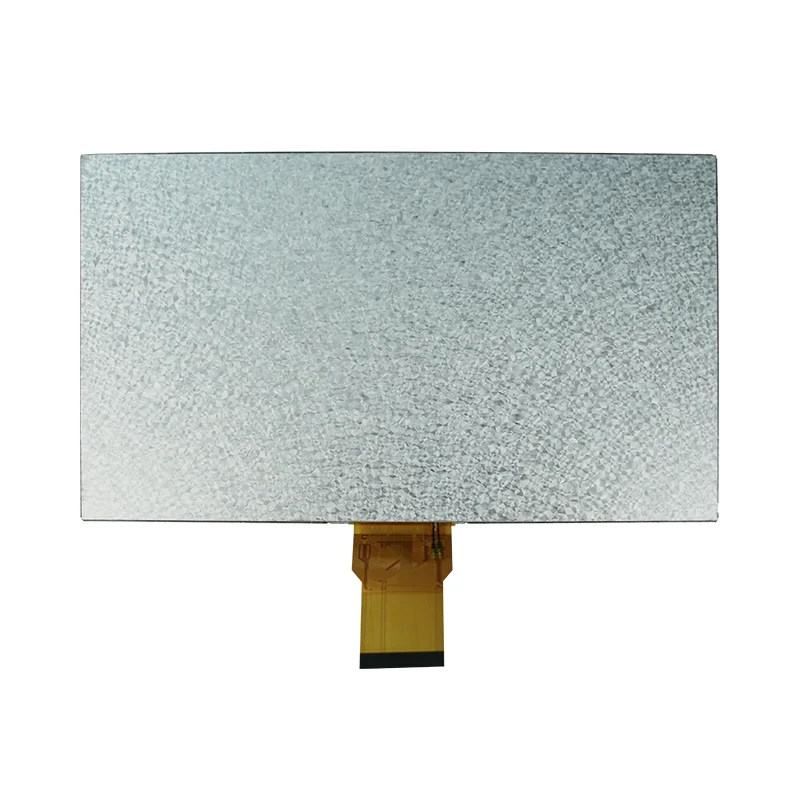

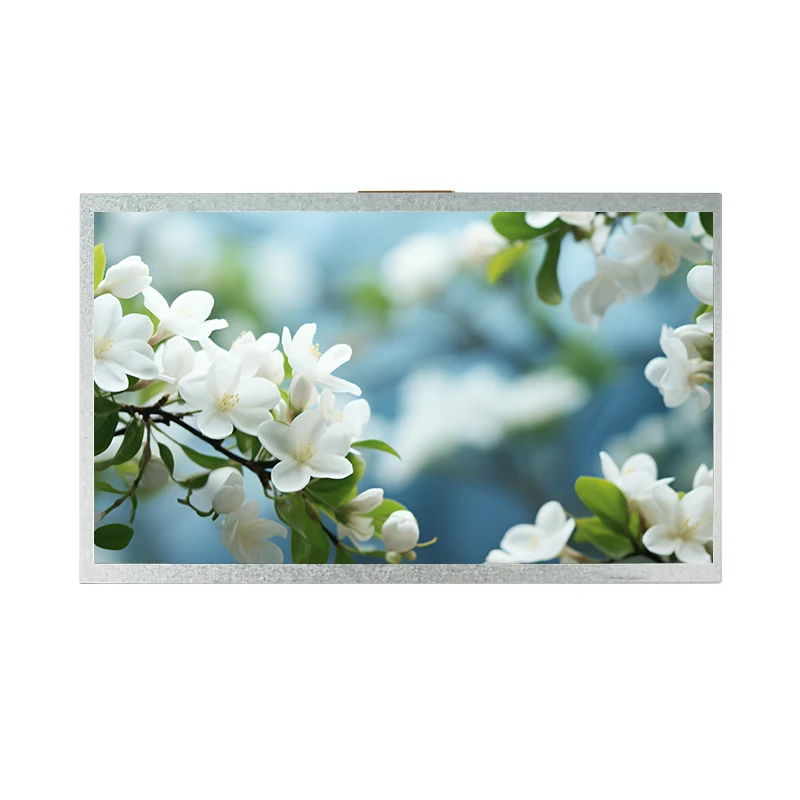

9,0' transmisný farebný TFT LCD zobrazovací modul

Kľúčové výhody – Prečo je tento modul vhodný pre vašu aplikáciu

📐Jasnosť vo vysokom rozlíšení:800 × 480 RGB pruhových pixelov poskytuje ostrý text a grafiku pre profesionálne rozhrania HMI.

🌡️Extrémny teplotný rozsah:Funguje od -20 ℃ do 70 ℃ — spoľahlivá v nevykurovaných továrňach, vonkajších kioskoch a chladiarňach.

🔌Bezproblémová integrácia:24-bitové paralelné rozhranie RGB a dizajn COG (Chip-on-Glass) zjednodušujú rozloženie hardvéru a znižujú veľkosť systému.

💡Podsvietenie s dlhou životnosťou:Životnosť LED 20 000 hodín minimalizuje údržbu. Svietivosť 120 cd/m² zaisťuje vynikajúcu čitateľnosť.

⚡ Dizajn stabilného výkonu:Široká tolerancia napätia (DVDD 2,8–3,6 V, AVDD 9,4–9,8 V) zaisťuje kompatibilitu s rôznymi systémami napájania.

🛠️Pripravené na prispôsobenie:Akceptované malosériové skúšobné objednávky. Prispôsobiteľné FPC, podsvietenie, dotykový panel a firmvér podľa vašich potrieb.

Technické špecifikácie

Podrobnosti

Aplikácie a príbehy o úspechu

Tento 9,0" HMI štvorcový TFT LCD modul bol úspešne nasadený v odvetviach, kde sú spoľahlivosť a prehľadnosť rozhodujúce. Nižšie sú uvedené typické prípady použitia a príklady z reálneho sveta.

🏭Priemyselná automatizácia – Ovládací panel CNC stroja

Európsky výrobca strojov integroval tento modul do svojho ovládacieho panelu CNC. Prevádzkový rozsah -20 ℃ až 70 ℃ zaistil spoľahlivý výkon v nevykurovaných výrobných prostrediach, zatiaľ čo 24-bitové RGB rozhranie zjednodušilo pripojenie k ich existujúcemu ovládaču.

🏥Zdravotnícke vybavenie – prenosný monitor pacienta

Spustenie zdravotníckeho zariadenia použilo tento modul pre jeho kompaktný dizajn COG a stabilnú svietivosť 120 cd/m², čo umožňuje jasné zobrazenie kriviek v jasnom nemocničnom prostredí. Vlastná úprava FPC pomohla prispôsobiť ich tenkému krytu.

🏠 Smart Home – Central Control Hub

Integrátor inteligentnej domácnosti si vybral tento modul pre jeho široký teplotný rozsah a dlhú životnosť podsvietenia, vďaka čomu je vhodný ako pre vnútorné stenové panely, tak aj pre vonkajšie interkomy brány. Životnosť LED 20 000 hodín znížila obavy z dlhodobej údržby.

📊Vonkajší kiosk – terminál predaja vstupeniek

Pri skladovacej teplote až -30 ℃ a prevádzke až do -20 ℃ tento modul prežil zimné podmienky vo vonkajších kioskoch na predaj vstupeniek. Rozlíšenie 800×480 poskytovalo prehľadné zobrazenie QR kódov a informácií o transakciách.

Otázka: Aké výrobné certifikácie vlastní Tianfu Display?

A:Tianfu Display prevádzkuje zariadenie s certifikáciou ISO 9001:2015, ktoré zabezpečuje štandardizované riadenie kvality v rámci návrhu, lepenia a dodávky. Všetky moduly využívajú suroviny vyhovujúce RoHS a REACH, ktoré zodpovedajú globálnym ekologickým predpisom.

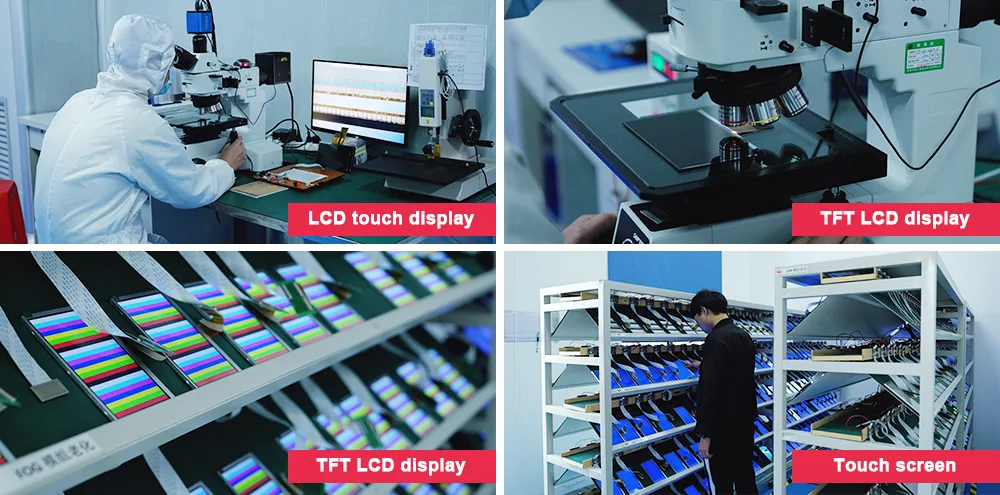

Otázka: Aké špecifické testy kvality sa vykonávajú v každej výrobnej šarži?

A:Každá šarža prechádza prísnymi kontrolnými pracovnými postupmi, vrátane kontroly vstupnej kvality (IQC) pre sklo/IC, kontroly kvality počas procesu (IPQC) pre automatizované zarovnanie spojovacej linky COG/FOG a 100 % výstupnej kontroly kvality (OQC). Testy spoľahlivosti zahŕňajú teplotné cykly, odolnosť proti vlhkosti, vibrácie a starnutie podsvietenia.

Otázka: Poskytujete sledovateľnosť výrobných šarží displejov?

A:áno. Každý modul je serializovaný so sledovateľným kódom šarže mapovaným na presný dátum montáže, chemickú dávku a protokol laboratórnych testov. To umožňuje rýchlu 8D analýzu základných príčin, ktorá je nevyhnutná pre priemyselné aplikácie s dlhou životnosťou.

Otázka: Aká je vaša štandardná záruka a politika výmeny hardvéru?

A:Ponúkame štandardnú 12-mesačnú záruku výrobcu na chyby. V prípade potvrdených problémov s kvalitou sa náhradné jednotky spracujú rýchlo do 5 až 7 pracovných dní, aby sa minimalizovali prestoje klientskeho projektu.

Otázka: Poskytujete firmvér a technický inicializačný kód na integráciu?

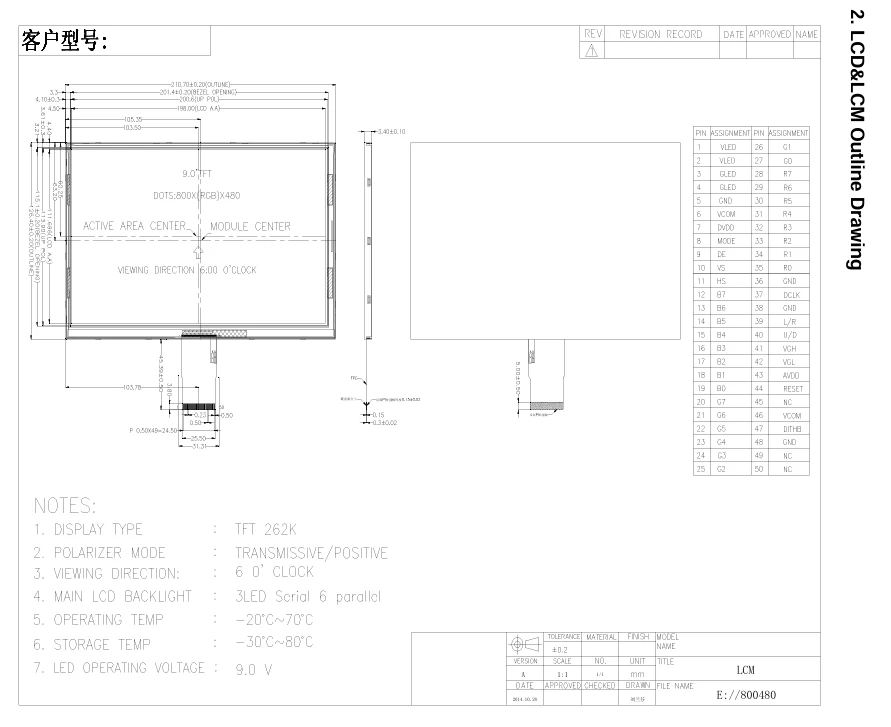

A:Absolútne. Poskytujeme kompletné balíky dokumentácie k hardvéru a softvéru vrátane úplných špecifikácií údajového listu, skriptov inicializačného kódu, diagramov časovania hodín, mechanických výkresov a poznámok k registrom rozhrania.

Otázka: Môžem získať vzorku malej šarže pred záväzkami hromadnej výroby?

A:Áno, technické skúšobné objednávky od 1 do 30 kusov sú vítané na overenie koncepcie. Štandardné vzorky sa dodávajú do 1 týždňa, zatiaľ čo vlastné smerovanie FPC, úpravy podsvietenia alebo prekrytia dotykového panela vyžadujú 2–3 týždne na prototypovanie.
