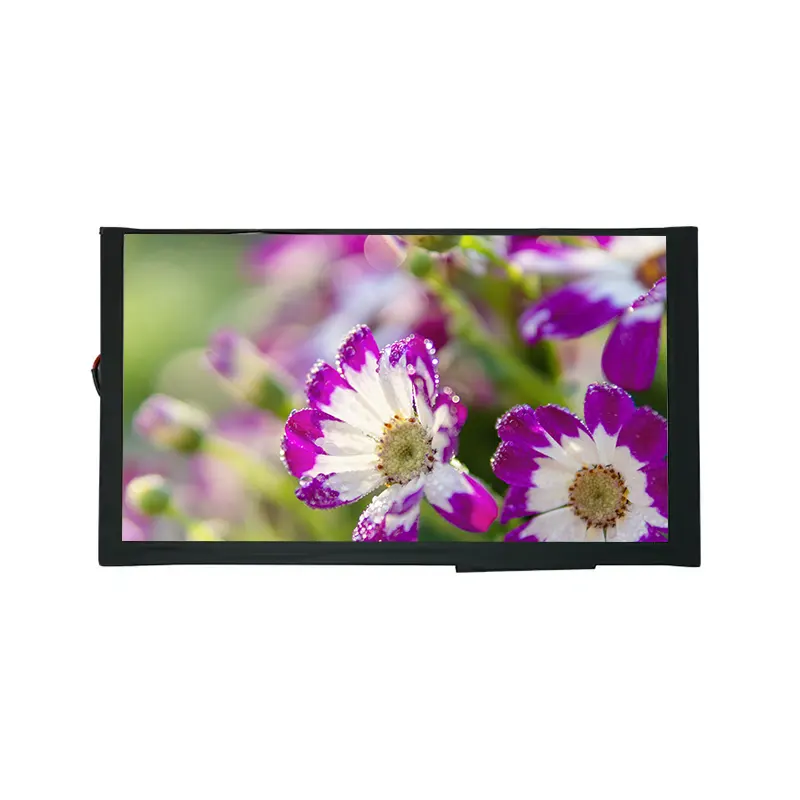

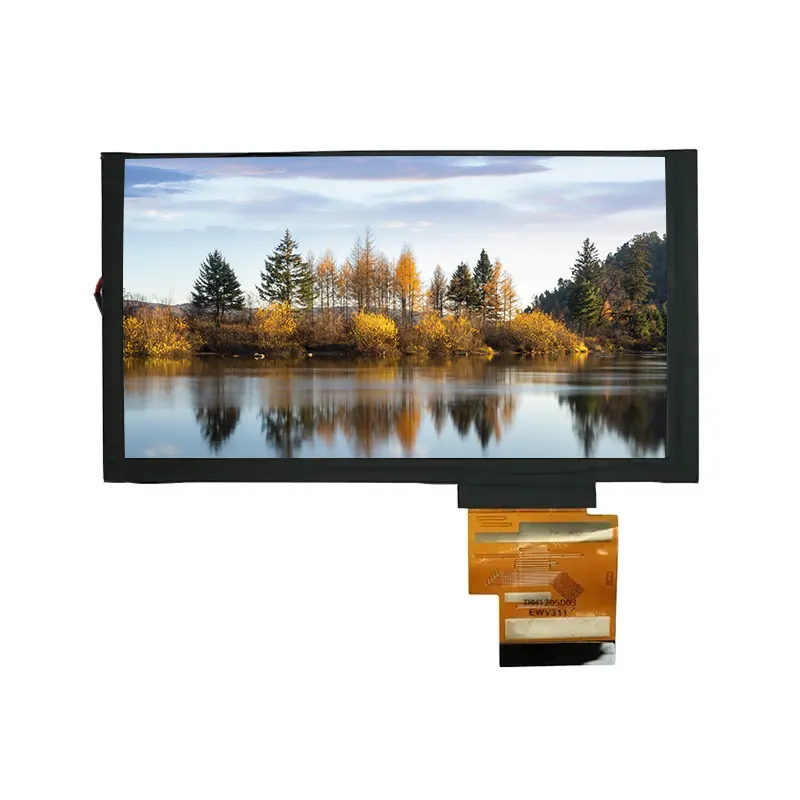

Modul 6,2' Wide Temp TN TFT LCD obrazovky

Hlavné aplikačné scenáre

• Priemyselné ovládacie panely: výrobné automatizačné zariadenia, riadiace systémy PLC, rozhrania človek-stroj (HMI)

• Zobrazovacie systémy vo vozidle: prístrojové dosky úžitkových vozidiel, terminály logistických vozidiel, špeciálne obrazovky na ovládanie vozidiel

• Displeje vonkajšieho vybavenia: Systémy na monitorovanie solárnej energie, vonkajšie platobné terminály, verejné informačné displeje

• Displeje lekárskeho vybavenia: Prenosné lekárske prístroje, pomocné displeje pre diagnostické zariadenia

• Smart Home Control: riadiace panely automatizácie budov, inteligentné centrálne riadiace systémy

Tianfu 6,2' Wide Temp TN TFT LCD modul obrazovky Špecifikácia skladom

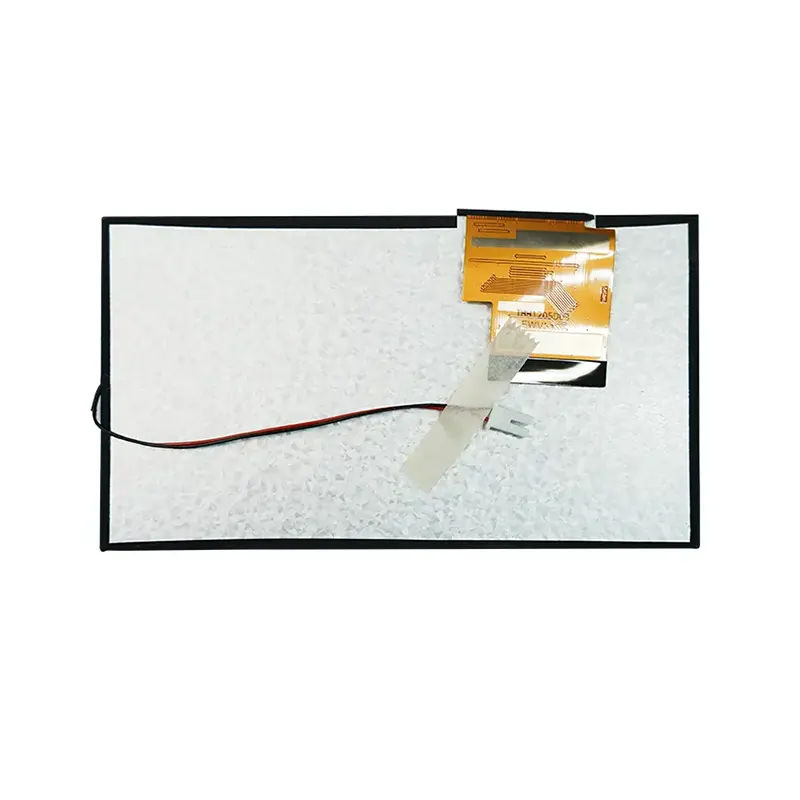

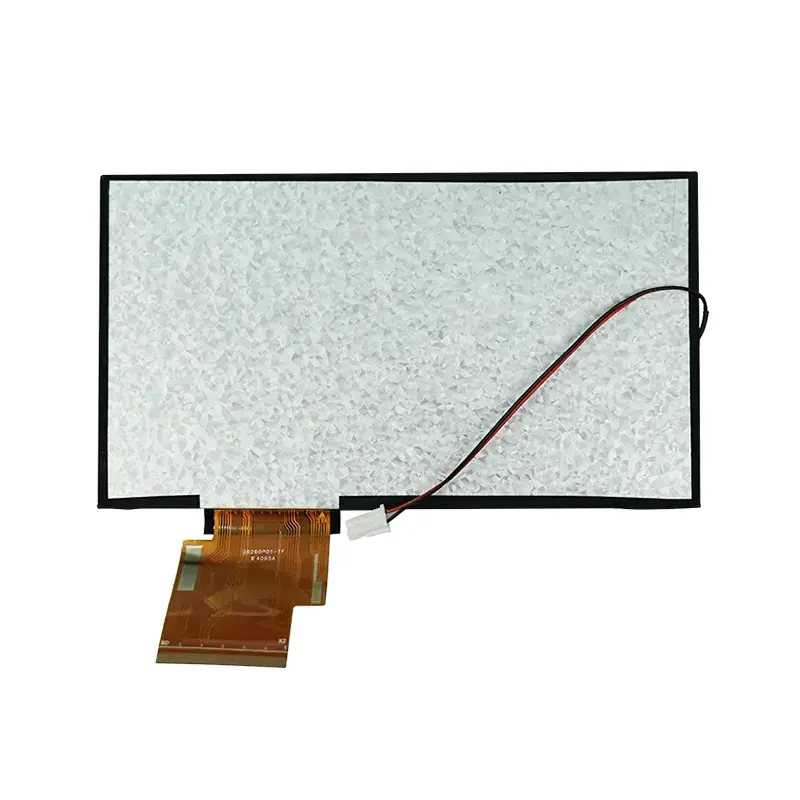

Podrobnosti o module Tianfu 6,2' Wide Temp TN TFT LCD obrazovky

Výhody optického výkonu

Displej s vysokým jasom: S typickým jasom 500 cd/m² je takmer dvakrát jasnejší ako štandardné spotrebiteľské displeje (250 – 300 cd/m²), čo zaručuje dokonalú viditeľnosť aj na priamom slnečnom svetle alebo silnom okolitom svetle.

Široké pozorovacie uhly: Dosahuje 150° pozorovací uhol (CR≥10) horizontálne aj vertikálne. Táto funkcia je kľúčová, keď sa na obrazovku potrebuje pozerať viacero operátorov súčasne alebo keď je zariadenie nainštalované v netradičných polohách.

Rýchla odozva: Celková doba odozvy 25 ms (nárast + pokles) zaisťuje dynamické aktualizácie informácií bez rozmazania pohybu, vďaka čomu je vhodný na zobrazovanie údajov v reálnom čase, sledovanie kanálov a základné animované rozhrania.

Farebný výkon: Môže sa pochváliť 50% farebným rozsahom NTSC. Aj keď nie je taký rozsiahly ako špičkové spotrebiteľské displeje, plne spĺňa požiadavky na priemyselné indikátory, upozornenia na stav a grafickú vizualizáciu údajov.

Environmentálna adaptabilita a spoľahlivosť

Široká teplotná prevádzka: Rozsah prevádzkových teplôt od -20 °C do 70 °C, vhodný pre prostredia od chladiacich skladov až po vysokoteplotné dielne. Rozsah skladovacích teplôt je ešte širší pri -30 °C až 80 °C, čo zaisťuje bezpečnosť pri preprave a skladovaní.

Robustný systém podsvietenia: Využíva pole 21 bielych LED diód s dizajnom napájania 9,6 V/210 mA, ktoré poskytujú rovnomerné a stabilné podsvietenie s typickou životnosťou viac ako 50 000 hodín.

Kontrola kvality výroby

• Náhodný odber vzoriek na testovanie pri vysokej teplote a vysokej vlhkosti (85 °C/85 % RH počas 240 hodín) na dávku.

• Testovanie tepelným šokom (-20°C ⇄ 70°C na 1000 cyklov).

• Testovanie vibráciami a mechanickými nárazmi, aby sa splnili požiadavky na inštaláciu priemyselných zariadení.

Záruka konzistentnosti výkonu

• Rovnomernosť jasu kontrolovaná na viac ako 85 %.

• Žiadna záruka jasných/tmavých pixelov (stupeň nulových defektov pixelov je k dispozícii na požiadanie).

• Konzistencia farieb medzi šaržami kontrolovaná s ΔE < 5.

Podpora kompatibility a integrácie

• Podporuje štandardné rozhranie RGB, kompatibilné s bežnými priemyselnými procesormi.

• Poskytuje podrobnú definíciu rozhrania a dokumenty so špecifikáciou časovania.

• Voliteľné odporové alebo kapacitné dotykové panely (predávajú sa samostatne).

• Ponúka návrhy referenčných obvodov a príklady inicializačného kódu.

Prečo si Tianfu vyberajú naši zákazníci už 16 rokov?

Desaťročie odbornosti: S viac ako 10 rokmi venovanými riešeniam priemyselných displejov hlboko rozumieme jedinečným požiadavkám priemyselných aplikácií. Na rozdiel od spotrebiteľských displejov, ktoré uprednostňujú extrémne farby a tenké profily, sa zameriavame na spoľahlivosť, prispôsobivosť k životnému prostrediu a dlhodobú stabilitu.

Osvedčený výkon v teréne: Naše zobrazovacie moduly boli overené vo viac ako 5 000 priemyselných nasadeniach po celom svete, vrátane:

• Monitorovacie systémy veternej energie v extrémnych mrazoch severnej Európy (nepretržitá prevádzka pri -25°C)

• Prístrojové vybavenie plošiny na ťažbu ropy pri vysokých teplotách na Blízkom východe (okolitá teplota 50°C+)

• Terminály 24/7 Manufacturing Execution System (MES).

Záväzok technickej podpory

• Poskytovanie komplexnej technickej dokumentácie a integračných príručiek.

• Tím technickej podpory s priemerne viac ako 8-ročnými skúsenosťami v oblasti priemyselných elektronických produktov.

• Podpora pre testovanie vzoriek a rýchle dodanie pre malosériové objednávky.

• Záväzok k dlhodobej podpore dodávok a životného cyklu priemyselných produktov.

Prípad od nášho klienta: Aktualizácia displeja pre inteligentné skladové logistické terminály

Pozadie zákazníkov a výzvy: Veľké logistické centrum elektronického obchodu naliehavo potrebovalo modernizovať displeje svojich skladových mobilných dátových terminálov (PDA). Pôvodným obrazovkám chýbal dostatočný jas pri vysokointenzívnom osvetlení skladu, čo sťažovalo operátorom čítanie skenov čiarových kódov a informácií o sklade. Okrem toho výrazné výkyvy teplôt v sklade (od chladiacich zón po letné podmienky s vysokou teplotou) spôsobili spomalenie alebo zlyhanie štandardných sít, čo vážne ovplyvnilo efektivitu a presnosť triedenia.

Naše riešenie: Zákazník prijal náš 6,2' Wide Temp TN TFT LCD panel. Jeho vysoký jas 500 cd/m² zaisťuje jasnú viditeľnosť pri všetkých typoch osvetlenia. Široký rozsah prevádzkových teplôt -20°C ~ 70°C sa dokonale prispôsobí zložitému prostrediu skladu a zaručuje stabilnú prevádzku zariadenia po celý rok. Okrem toho široký pozorovací uhol 150° umožňuje operátorom ľahko čítať informácie bez ohľadu na to, ako zariadenie držia.

Výsledky aplikácie: Po inovácii zariadenia sa účinnosť triedičov pri čítaní informácií na obrazovke zlepšila o viac ako 30 % a chybovosť spôsobená problémami so zobrazením výrazne klesla. Spätná väzba od zákazníkov naznačuje, že spoľahlivosť displeja drasticky znížila prestoje zariadenia na údržbu, čo poskytuje solídny základ pre „pravidelnú prevádzku inteligentného logistického systému“.

Otázka 1: Je tento displej jasne viditeľný vonku na priamom slnečnom svetle?

A: Áno, absolútne. Dizajn s vysokým jasom 500 cd/m² je špeciálne navrhnutý pre vonkajšie podmienky a podmienky s vysokým okolitým svetlom. V porovnaní so štandardnými obrazovkami mobilných telefónov (zvyčajne 300 – 400 cd/m²) si náš displej zachováva vynikajúcu čitateľnosť pri jasnom svetle. Pre optimálne výsledky odporúčame spárovať ho s antireflexnou (AG) povrchovou úpravou.

Q2: Zahŕňa rozsah prevádzkových teplôt od -20 °C do 70 °C počiatočnú teplotu?

Odpoveď: Áno, toto je celý rozsah prevádzkových teplôt, vrátane studených aj horúcich štartov. Pri teplote -20 °C môže dosiahnutie maximálneho jasu displeja trvať o niečo dlhšie (zvyčajne 30 – 60 sekúnd), ale bude sa zobrazovať normálne. Pre extrémnejšie aplikácie vieme na požiadanie poskytnúť špeciálne verzie.

Otázka 3: Je kontrastný pomer 140:1 dostatočný? Zdá sa, že je nižšia ako spotrebné produkty.

Odpoveď: Normy kontrastného pomeru pre priemyselné displeje sa líšia od spotrebných produktov. Pomer 140:1 sa meria pri vysokom jase 500 cd/m². Skutočný vizuálny výkon je oveľa lepší ako u spotrebiteľských obrazoviek pracujúcich na rovnakej úrovni jasu. Naša optimalizácia zaisťuje najlepšiu možnú čitateľnosť v priemyselných prostrediach, ktoré sú často vystavené rušeniu okolitého svetla.

Otázka 4: Spôsobí čas odozvy 25 ms rozmazanie pohybu?

Odpoveď: Pre priemyselné aplikácie je celková doba odozvy 25 ms úplne postačujúca. Priemyselné rozhrania v prvom rade pozostávajú z aktualizácií údajov a indikátorov stavu, a nie z vysokorýchlostného prehrávania videa. Tento čas odozvy zaisťuje plynulé aktualizácie dynamických údajov a zároveň poskytuje lepšiu stabilitu napätia a dlhšiu životnosť.

Otázka 5: Podporuje dotykovú funkciu?

Odpoveď: Tento produkt je základným zobrazovacím modulom, ale môžeme poskytnúť kompletné riešenie integrácie displeja + dotyku. Spolupracujeme s niekoľkými dodávateľmi vysokokvalitných dotykových panelov, aby sme ponúkli buď odporové (lepšie na ovládanie v rukaviciach) alebo kapacitné dotykové riešenia, ktoré zaisťujú dokonalé zladenie optického výkonu a spoľahlivosti.

Otázka 6: Aká je životnosť LED podsvietenia a je náročná výmena?

Odpoveď: Systém podsvietenia je navrhnutý na životnosť viac ako 50 000 hodín (približne 5-6 rokov pri bežnom používaní). LED diódy využívajú dizajn poľa, takže zlyhanie jednej LED nespôsobí zlyhanie celého podsvietenia. Pre aplikácie vyžadujúce vyššiu spoľahlivosť vieme ponúknuť verzie s redundantným dizajnom.

Q7: Aké je minimálne množstvo objednávky (MOQ) a aká je dodacia lehota?

Odpoveď: MOQ pre štandardné modely je 100 jednotiek, zatiaľ čo vzorky sú k dispozícii od 1 jednotky. Špecifické dodacie lehoty nájdete v tabuľke nižšie; rýchle objednávky môžu byť dohodnuté pre urýchlenú výrobu. Udržujeme bezpečnostné zásoby pre naše najobľúbenejšie modely, aby sme uspokojili naliehavé potreby našich zákazníkov.
