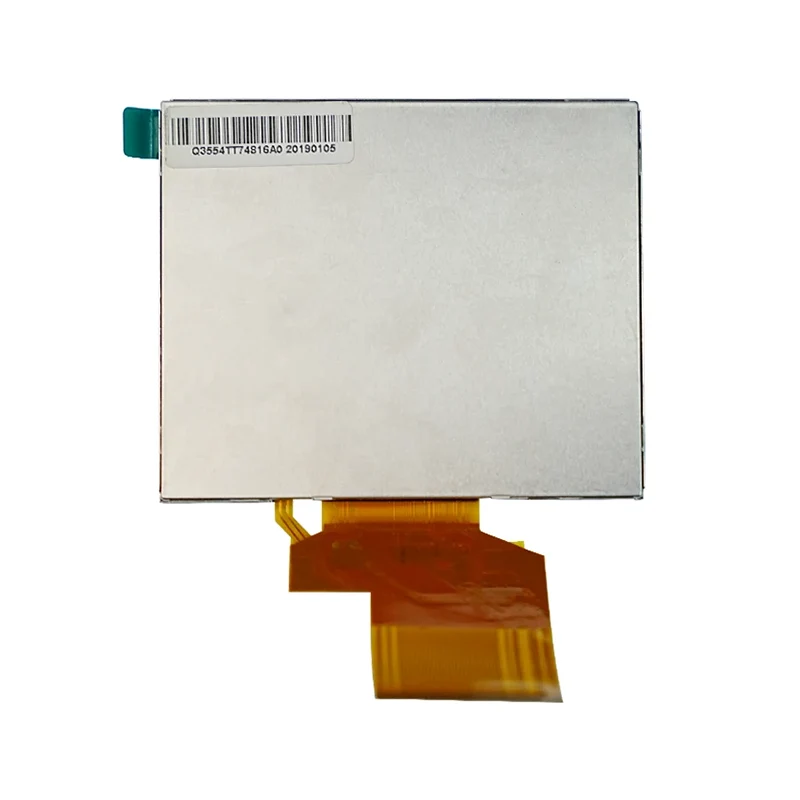

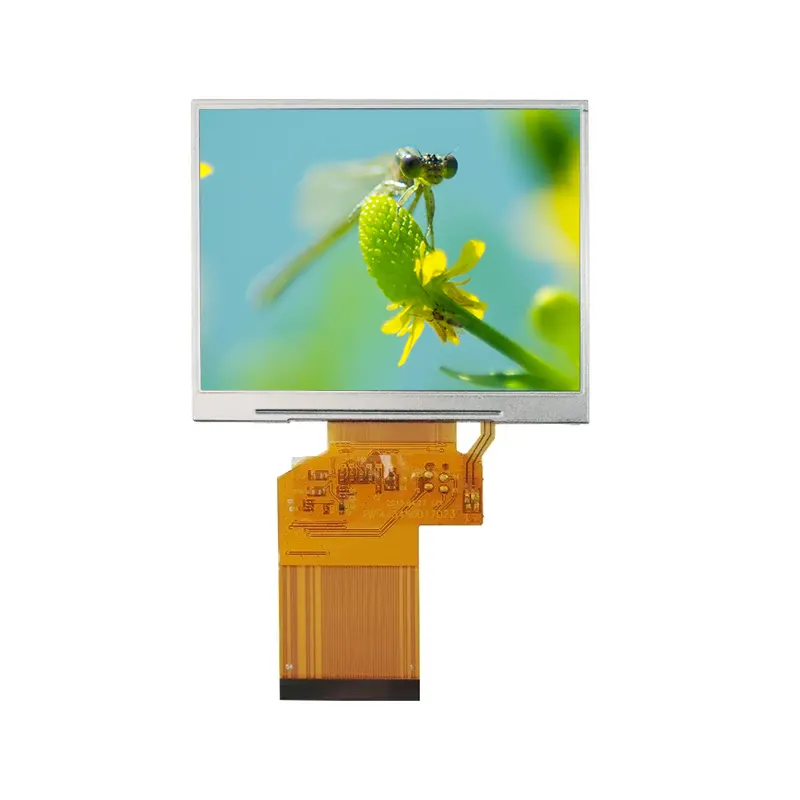

3,5-palcový priemyselný štandardný modul TN TFT LCD obrazovky

Tianfu, čínsky výrobca LCD, ktorý sa špecializuje na vysokokvalitné, cenovo výhodné a prispôsobiteľné displeje, ponúka 3,5-palcový priemyselný štandardný TN TFT LCD modul. Tento modul, navrhnutý pre drsné prostredia, ponúka rozlíšenie 320 × RGB × 240, 16,7 milióna farieb a integrovaný obvod ovládača HX8238D, ktorý podporuje všestranné rozhrania (24-bitové RGB, sériové RGB, CCIR601/656) pre bezproblémovú integráciu do priemyselných systémov. Medzi kľúčové špecifikácie patrí teplotná adaptabilita na priemyselnej úrovni (prevádzka -20 °C ~ +70 °C, skladovanie -30 °C ~ +80 °C), 6-LED podsvietenie, kontrastný pomer 350:1 a kompaktné rozmery (76,90 × 63,9 × 3,26 mm).

Špecifikácia

Podrobnosti o module Tianfu 3,5' TFT LCD obrazovky

Či už sa používa v rozhraní človek-stroj (HMI), stavových displejoch, obrazovkách prenosných zariadení alebo termináloch na prehrávanie multimédií, modul 3,5-palcový priemyselný štandard TN TFT LCD obrazovky poskytuje jasné, stabilné a spoľahlivé riešenia zobrazenia.

1. Priemyselné riadenie a automatizácia

· Ovládacie panely PLC a rozhrania človek-stroj (HMI)

· Ručné testovacie prístroje (multimetre, osciloskopy)

· Obslužné panely priemyselných robotov/automatizácie

· Jednotky diaľkového ovládania (žeriavy, stavebné stroje)

· Prenosné terminály na zber údajov a kontrolu

2.  Inteligentná domácnosť a internet vecí (IoT)

· Ovládacie panely inteligentnej domácnosti/obrazovky centrálneho ovládania

· Inteligentné nástenné vypínače

· Ovládacie panely domácich spotrebičov (klimatizácie, práčky, inteligentné dvierka chladničiek / výrobníky ľadu, umývačky riadu, pece, parné rúry, kombá na umývanie/sušenie s predným plnením, ovládanie inteligentnej klimatizácie/systému čerstvého vzduchu, inteligentné ohrievače vody)

3. Spotrebná elektronika a komerčné vybavenie

· Prenosné herné konzoly, digitálne fotorámčeky, prenosné DVD prehrávače, Bluetooth reproduktory/obrazovky rádií, POS terminály, objednávkové terminály, dochádzkové automaty, elektronické slovníky, zariadenia pre skoré vzdelávanie/učiace sa zariadenia, elektronické klávesnice, komerčné vreckové terminály (objednávkové terminály, snímače čiarových kódov)

Prečo si nás viac ako 200 klientov naďalej vyberá?

Hlavné výhody

• Dizajn viacerých rozhraní pre vysokú kompatibilitu

Podporuje paralelné RGB, sériové RGB a CCIR656/601 súčasne, čo umožňuje flexibilné prispôsobenie rôznym hlavným riadiacim schémam a znižuje náklady zákazníkov na prispôsobenie hardvéru.

• Priemyselná prispôsobivosť k životnému prostrediu

Môže sa pochváliť rozsahom prevádzkových teplôt -10 °C ~ +60 °C a prešiel viacerými testami spoľahlivosti vrátane skladovania pri vysokej teplote, cyklovania teplôt, vibrácií a ESD, vďaka čomu je vhodný do drsných prostredí.

• Optimalizovaný optický a dotykový zážitok

Prijíma matný film odolný voči Newtonovým krúžkom, aby sa eliminovali interferenčné prúžky a zaistilo sa hladké ovládanie dotykom; tvrdosť povrchu je ≥ 3H pre odolnosť proti poškriabaniu, ideálne pre scenáre vysokofrekvenčnej prevádzky.

• Presná mechanická štruktúra a dizajn s jednoduchou montážou

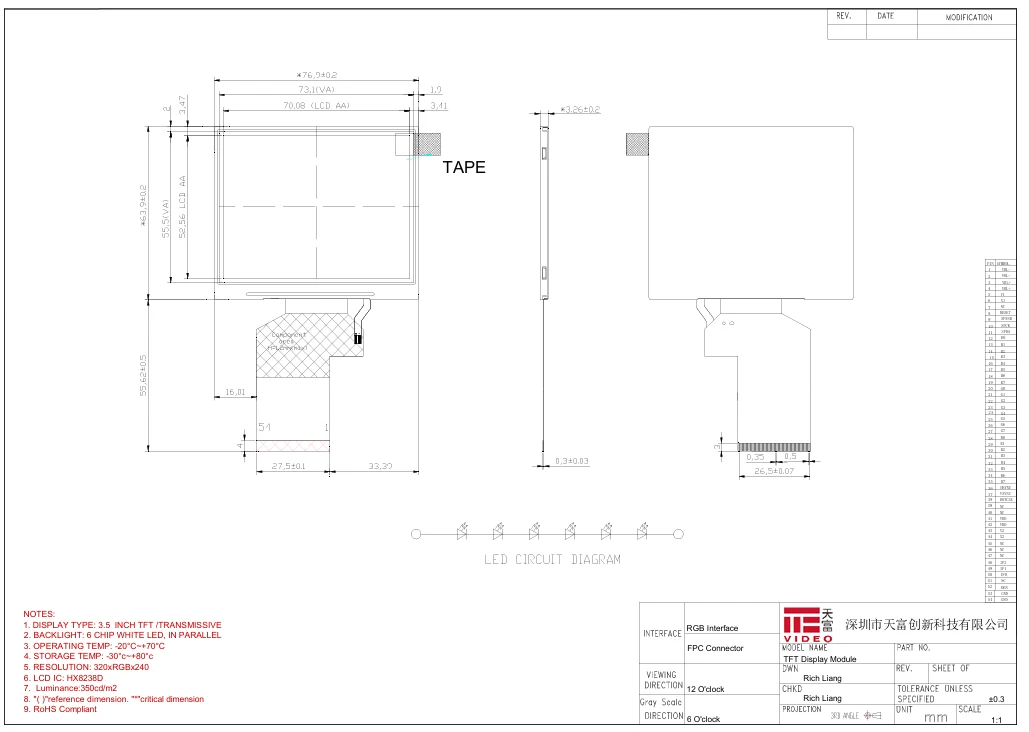

Poskytuje viacero sád kľúčových rozmerov vrátane AA, OD, VA a gumeného rámu, čo zákazníkom uľahčuje otváranie štrukturálnych otvorov a dizajn laminácie a znižuje náročnosť montáže.

• Široké napätie a nízka spotreba energie

Disponuje širokým rozsahom vstupného napätia 2,6V–3,6V, s nízkou citlivosťou na kolísanie napájania, vhodný pre prostredia s batériovým alebo priemyselným napájaním.

Váš dôveryhodný LCD partner so 16-ročnými odbornými skúsenosťami --- Tianfu

Keď porovnáte viacerých dodávateľov, okrem parametrov a cien, chceli by sme vyjadriť našu jedinečnú hodnotu ako malý a stredný výrobca s viac ako 16-ročnými skúsenosťami v odvetví displejov z tekutých kryštálov. Ak si vyberiete nás, získate viac než len zobrazovací modul – získate stabilného, ​​spoľahlivého a vysoko pohotového dlhodobého partnera.

✅ Poznáme svoje produkty a čo je dôležitejšie, rozumieme vašim potrebám

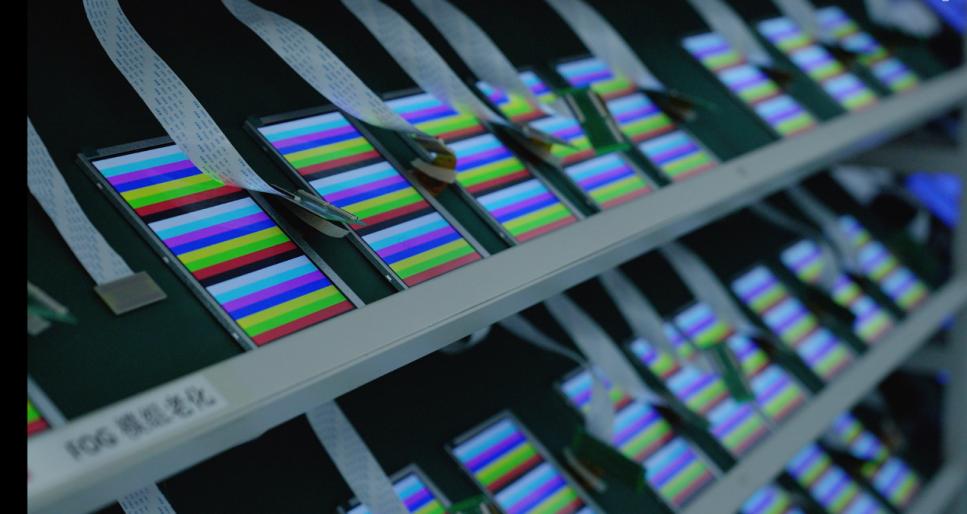

· Osvedčené výrobné procesy: 16 rokov nahromadených skúseností nám umožnilo dokonale zvládnuť aplikáciu klasických integrovaných obvodov ovládačov, ako je HX8238D. Od spájania COG a laminácie fólie ITO až po testy starnutia a 100% kontrolu sme zaviedli vyspelé a stabilné výrobné pracovné postupy, ktoré zaisťujú, že každý modul, ktorý dostanete, poskytuje konzistentný výkon, spoľahlivosť a odolnosť.

· Dizajn zameraný na bod bolesti: Kompatibilita modulu s viacerými rozhraniami (RGB/CCIR) a priemyselná tolerancia voči širokým teplotám sú výsledkom optimalizácií dizajnu na základe rozsiahlej spätnej väzby od zákazníkov. Chápeme, že zákazníci s malými a strednými sériami potrebujú „univerzálny“ a robustný displej, aby splnili rôznorodé požiadavky viacerých projektov.

✅ Naša mierna mierka znamená väčšie zameranie a flexibilitu

· Rýchla reakcia a komunikácia: Žiadne ťažkopádne postupy typické pre veľké podniky. Vaše technické otázky, potvrdenia špecifikácií alebo požiadavky na úpravu budú priamo spracované skúsenými inžiniermi alebo projektovými manažérmi, pričom doba odozvy bude meraná v hodinách a nie v dňoch.

· Flexibilná podpora prispôsobenia: Či už potrebujete úpravy dĺžky FPC, pinov rozhrania, jasu podsvietenia alebo prispôsobenie malých dávok špecifických inicializačných kódov firmvéru, máme schopnosť rýchlej technickej odozvy. Vaša objednávka 500 jednotiek má rovnakú prioritu ako kľúčové účty.

· Hodnota zameraná na zameranie: Špecializujeme sa na výrobu malých až stredne veľkých TFT a dotykových obrazoviek so všetkými vylepšeniami procesov a opatreniami kontroly kvality zameranými na túto hlavnú činnosť. To, čo dostanete, je výstup tímu venovaného špecializovanej oblasti.

✅ Vážime si našu povesť, zabezpečujeme kontrolovanú kvalitu a stabilnú dodávku

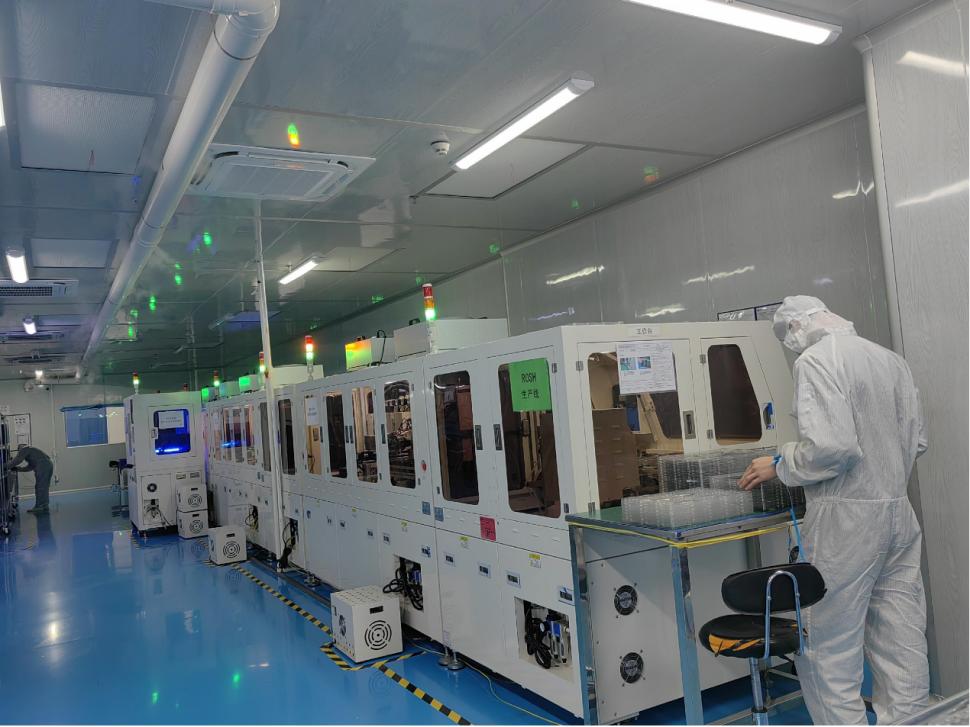

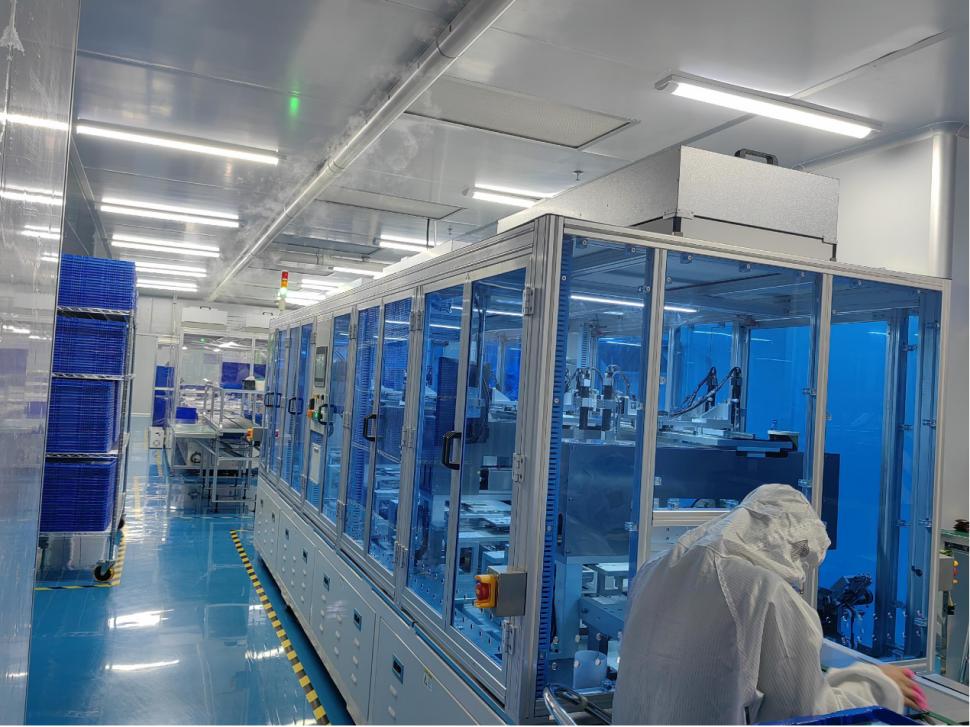

· Celocyklové vnútropodnikové riadenie: Od obstarávania materiálu a umiestnenia SMT až po montáž a testovanie modulov sa všetky kritické procesy dokončia v našich vlastných zariadeniach. To zaisťuje plnú sledovateľnosť a kontrolu kvality, čím sa eliminuje riziko kolísania kvality spôsobeného outsourcingom.

· Dlhodobý záväzok dodávok: Plne uznávame dôležitosť životného cyklu produktu pre vaše projekty. Pre klasické komponenty, ako je HX8238D, sme zaviedli bezpečný systém zásob a môžeme poskytnúť zaručenú nepretržitú dodávku, ktorá podporí vaše dlhodobé výrobné potreby bez starostí.

· Transparentná spolupráca: Radi vám poskytneme podrobné údajové listy, správy o testoch a dokonca aj úvody do procesov. Veríme, že len vtedy, keď zákazníci urobia informované rozhodnutia o nákupe, možno vybudovať dlhodobé partnerstvá.

✅ Komplexná predpredajná a popredajná podpora

· Podpora vývoja pripravená na použitie: Každý modul sa dodáva s jasnými definíciami rozhrania, overenými kódmi ovládačov (kompatibilnými s bežnými platformami MCU) a schematickými referenciami, čím sa výrazne skracuje čas ladenia vašich technikov.

· Pomoc pri implementácii výroby: Ak používate naše moduly prvýkrát, môžeme vám poskytnúť pokyny na spájkovanie, montážne opatrenia a jednoduché funkčné testovanie, ktoré vám pomôžu dosiahnuť hladkú masovú výrobu.

· Spoľahlivé zabezpečenie kvality: Všetky moduly pred odoslaním prechádzajú 100% elektrickým testovaním a kontrolami spoľahlivosti odberu vzoriek a sú podporované 12-mesačnou zárukou kvality.

Stručne povedané, vybrať si nás znamená vybrať si spoľahlivého partnera, ktorý ponúka:

Produkty vylepšené 16-ročnými skúsenosťami v odvetví + Agilná odozva na vaše potreby prispôsobenia ako malého a stredného podniku + Prísna kontrola kvality, ako keby sme chránili našu vlastnú značku.

Možno nie sme najväčším dodávateľom na trhu, ale zaviazali sme sa byť tým, kto vám najlepšie rozumie a poskytne vám najväčší pokoj.

často kladené otázky

Otázka 1: Podporuje táto obrazovka dotykové funkcie?

Áno, tento modul integruje odporovú dotykovú obrazovku (ITO film), ktorá podporuje jednobodový dotyk. Je vybavený štandardným 4-vodičovým odporovým rozhraním a vyžaduje externý dotykový ovládací čip alebo MCU so vstavaným ADC.

Q2: Môžete poskytnúť verziu s kapacitným dotykom?

Aktuálna štandardná verzia prichádza s odporovým dotykom. V prípade kapacitného dotyku (podporujúceho viacbodový dotyk) nás kontaktujte pre prispôsobenie.

Q3: Aký je rozdiel medzi CCIR656 a CCIR601 v rozhraní? Ako si mám vybrať?

CCIR656 je vstavaný formát synchronizačného signálu (bežne používaný pre digitálne video streamy), zatiaľ čo CCIR601 je samostatný formát synchronizačného signálu. Ak váš procesor vydáva štandardné video signály ITU-R BT.656/BT.601 (napr. niektoré multimediálne procesory), priame pripojenie je možné. Ak si nie ste istí, uveďte svoj hlavný model ovládania a my vám pomôžeme s výberom.

Q4: Môže byť rozsah prevádzkových teplôt -10 °C ~ +60 °C rozšírený na širší rozsah?

Štandardný produkt má tento teplotný rozsah. Pre priemyselné požiadavky na široké teploty, ako je -30 °C ~ +80 °C, je možné diskutovať o prispôsobení, ktoré zvyčajne zahŕňa úpravy materiálov z tekutých kryštálov a výrobných procesov.

Otázka 5: Sú k dispozícii zodpovedajúce dosky ovládačov alebo dosky adaptérov?

Môžeme poskytnúť adaptérové ​​dosky RGB a dotykové adaptérové ​​dosky (vrátane dotykových integrovaných obvodov) na zjednodušenie návrhu obvodu. Podrobnosti vám poskytne náš predajný tím.

Súvisiace s výrobou a používaním

Otázka 6: Aká je úroveň ochrany modulu ESD?

Modul prešiel testami ESD ±8kV (vzduchový výboj) / ±4kV (kontaktný výboj), čím spĺňa požiadavky všeobecného priemyselného prostredia. Pri navrhovaní krytu produktu sa odporúča vykonať príslušné opatrenia na uzemnenie a izoláciu.

Otázka 7: Spôsobí čas odozvy 15 ms rozmazanie pohybu?

15 ms je typický čas odozvy zo sivej na sivú, ktorý je dostatočný pre väčšinu scenárov, ako je priemyselné riadenie, prístrojové vybavenie a interaktívne rozhrania. Pri vysokorýchlostnom prehrávaní videa (napr. nad 30 snímok/s) sa odporúča vyhodnotiť skutočný dynamický obrazový výkon.

Q8: Ako je pripojené podsvietenie modulu?

Samotný modul neobsahuje obvod ovládača podsvietenia, ale poskytuje piny podsvietenia LED (zvyčajne +3,3V a GND). Musíte pripojiť externý zdroj konštantného prúdu alebo obvod ovládača podsvietenia. Prúd závisí od sériovo-paralelnej konfigurácie podsvietených LED diód (typická hodnota: cca 60-100 mA).
