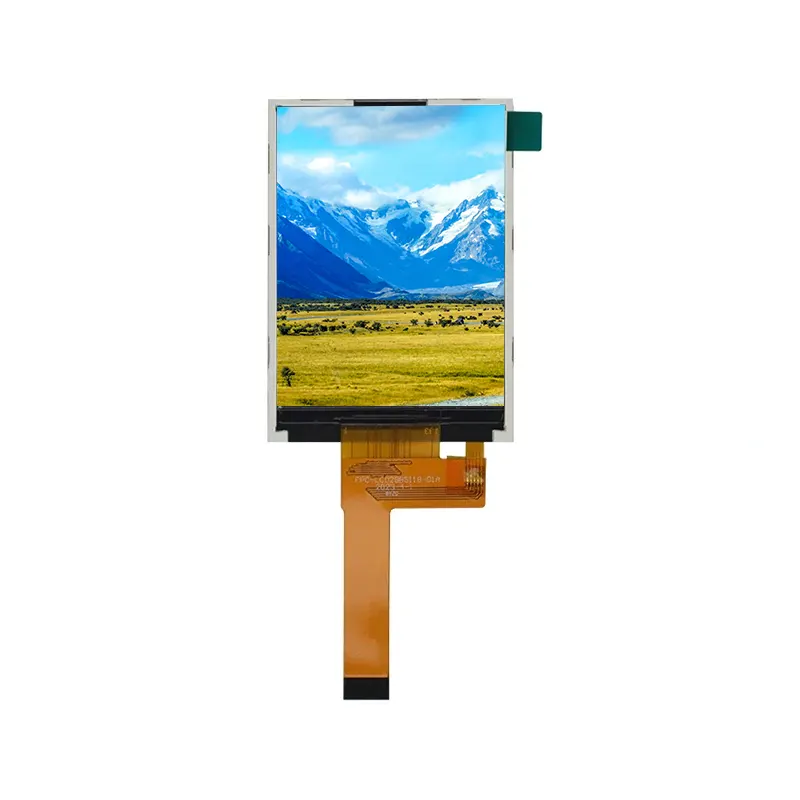

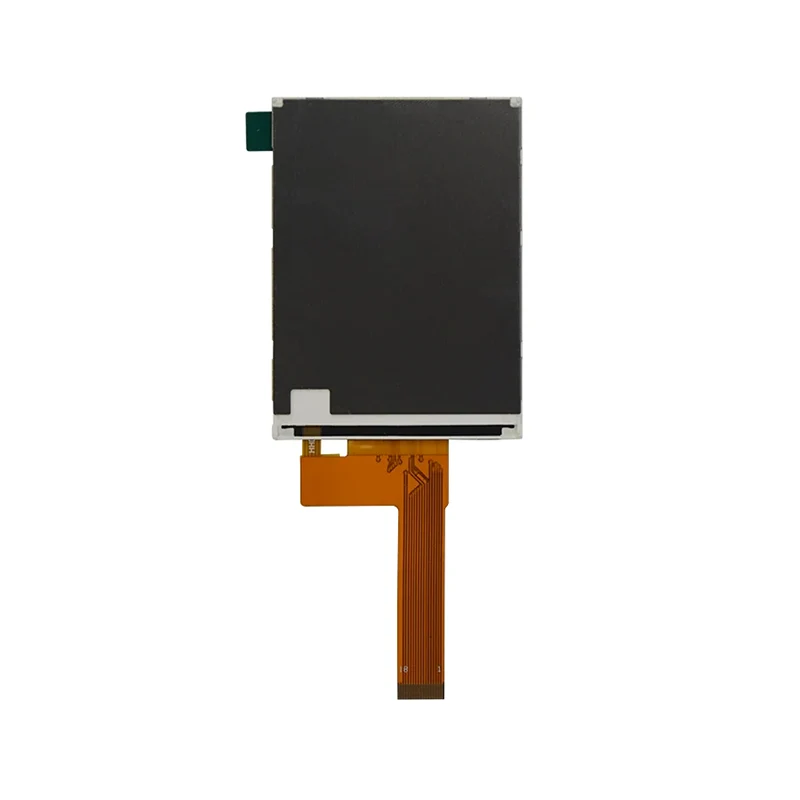

2,7-palcový grafický štandardný modul TN TFT LCD obrazovky

2,7-palcový grafický štandardný modul TN TFT LCD obrazovky sa primárne používa v priemyselných a inteligentných domácich LCD. Ako napríklad:

1.Priemyselný ručný terminál

Priemyselné vreckové počítače: Vlastné LCD pre PDA / skenery čiarových kódov

Odolné LCD | Ideálne pre priemyselné detektory a dátové terminály

Pokročilé LCD pre inventárne skenery a prenosné tlačiarne

Vysokokvalitné displeje – vytvorené pre priemyselné ručné zariadenia

2.Smart Home

Ovládacie panely inteligentnej domácnosti | Vlastné pokročilé riešenia LCD

Odolné LCD pre kávovary, robotické vysávače a rúry

Inteligentné domáce displeje – vysoká kvalita a prispôsobené na mieru

Podrobnosti

Špecifikácia modulu Tianfu prispôsobeného 2,7' grafického štandardu TN TFT LCD obrazovky

Skutočný svetový aplikačný zážitok od Tianfu: Pohľad od výrobcu mobilného dátového terminálu

"Pri vývoji priemyselného PDA novej generácie sa tento 2,7-palcový grafický štandardný TN TFT LCD modul obrazovky stal našou najlepšou voľbou. Jeho podsvietenie s vysokým jasom (prispôsobili sme si verziu 500 cd/m²) a úprava proti oslneniu úplne vyriešili problém s ťažkosťami pri rozpoznávaní obsahu obrazovky pri silnom vonkajšom svetle."

„Širokouhlý pomer 960 × 240 je vysoko kompatibilný s interakčnou logikou mobilných dátových terminálov: horizontálny priestor je dostatočný na úplné zobrazenie čiarových kódov a čísel nákladných listov, zatiaľ čo vertikálne rozloženie dokonale zapadá do klasického dizajnu používateľského rozhrania „oblasť zobrazenia informácií + spodné pevné tlačidlá“, čo umožňuje efektívnu prevádzku v rámci kompaktného priestoru.

"Funkcia nízkej spotreby energie rozhrania SPI priamo zlepšuje životnosť batérie terminálu. S logickou spotrebou energie iba 8 mA pre modul v kombinácii s našou samostatne vyvinutou stratégiou riadenia stupňovania podsvietenia sa celková životnosť batérie zariadenia zvýšila približne o 18 % v scenároch nepretržitého skenovania."

„Široká teplotná stabilita (-20 °C až +70 °C) a mechanická spoľahlivosť modulu prešli našimi prísnymi testami, vrátane cyklovania pri vysokej teplote a testov pádom z 1,2 metra, pričom plne spĺňajú požiadavky na odolnosť v priemyselných prostrediach.

Cielená optimalizácia a podpora

Poskytujeme vylepšené riešenia pre tieto aplikácie:

Exkluzívne funkcie: Vylepšený ovládač podsvietenia (podpora PWM stmievania/rýchleho prebudenia), dotyk rukavice, dizajn proti rušeniu a súprava režimu úspory energie.

Odvetvové prispôsobenie: K dispozícii sú prispôsobené verzie optimalizované pre scenáre, ako je expresná logistika, skladovanie v chladiarenskom reťazci a vonkajšie kontroly.

Rýchla podpora: Poskytnite kompatibilné referenčné návrhy s bežnými skenovacími motormi, nástrojmi na testovanie výrobnej linky a dlhodobou zárukou dodávok.

Spätná väzba od zákazníkov

"Za posledných 18 mesiacov sme kumulatívne použili viac ako 35 000 jednotiek tohto modulu v troch našich terminálových produktoch. Najviac nás uspokojuje vynikajúca konzistencia sérií a extrémne rýchla odozva technickej podpory, ktoré poskytujú solídnu záruku pre našu rozsiahlu výrobu a popredajnú údržbu. Tianfu je spoľahlivá a prispôsobená továreň na LCD, vždy im dôverujeme."

Aplikácia modulu Tianfu 2,7' TFT LCD obrazovky

Vedúci čas Tianfu

FAQ

Q1: Ako si vybrať medzi rozhraniami SPI a RGB?

Odpoveď: Tieto dve rozhrania spĺňajú rôzne aplikačné požiadavky:

Rozhranie SPI obsahuje malý počet pinov (zvyčajne 3–4 dátové linky), ideálne pre scenáre, kde sú zdroje pinov MCU obmedzené a požiadavky na obnovovaciu frekvenciu sú nízke, ako je zobrazovanie statických obrázkov alebo pomalá aktualizácia údajov.

Rozhranie RGB umožňuje paralelný prenos dát s vyššou obnovovacou frekvenciou, vhodné na zobrazovanie dynamického obsahu, videí alebo rýchlo sa meniacej grafiky, vyžaduje však viac pinových zdrojov.

Otázka 2: Prečo si podsvietenie vyžaduje relatívne vysoké napätie 8,7–10,2 V?

Odpoveď: Tento modul využíva dizajn podsvietenia s viacerými paralelne zapojenými LED diódami. Požiadavka na relatívne vysoké napätie zvyčajne znamená, že podsvietenie pozostáva z viacerých LED zapojených do série, ktoré môžu poskytnúť rovnomerný a dostatočný jas. Pri skutočnom použití je potrebný vyhradený obvod ovládača podsvietenia; nedá sa priamo pripojiť k 3,3V logickému napájaniu.

Q3: Spĺňa rozsah prevádzkových teplôt modulu požiadavky priemyselnej aplikácie?

A: Áno. Rozsah prevádzkových teplôt od -20°C do +70°C pokrýva požiadavky väčšiny priemyselných prostredí. Pre extrémnejšie prostredia (ako sú vonkajšie silné chladné alebo vysokoteplotné dielne) môžeme poskytnúť širokoteplotnú verziu (vyžaduje sa prispôsobenie), ktorá spĺňa špeciálne požiadavky od -40 °C do +85 °C.

Q4: Spĺňa rozsah prevádzkových teplôt modulu požiadavky priemyselnej aplikácie?

A: Áno. Rozsah prevádzkových teplôt od -20°C do +70°C pokrýva požiadavky väčšiny priemyselných prostredí. Pre extrémnejšie prostredia (ako sú vonkajšie silné chladné alebo vysokoteplotné dielne) môžeme poskytnúť širokoteplotnú verziu (vyžaduje sa prispôsobenie), ktorá spĺňa špeciálne požiadavky od -40 °C do +85 °C.

Q5: Ako ovládať túto obrazovku? Aké periférne obvody sú potrebné?

Odpoveď: Základný systém vyžaduje:

3,3V logické napájanie (presnosť ±5%)

8–10V budiaci obvod podsvietenia (konštantný prúd 15–25mA)

MCU alebo ovládač displeja (s podporou rozhrania SPI alebo RGB)

Voliteľné: Ovládač s dotykovou obrazovkou (pre verzie s dotykovým ovládaním)

Poskytujeme kompletné referenčné schémy obvodov a vzorové kódy ovládačov (podporné platformy ako STM32, ESP32 a Arduino).

Otázka 6: Aké aspekty prispôsobenia sú podporované pre túto obrazovku?

Odpoveď: Ponúkame špičkové modulárne služby prispôsobenia s hlavnými možnosťami prispôsobenia vrátane:

Prispôsobenie rozhrania a pinov

Upravte polohu konektora FPC a poradie kolíkov tak, aby vyhovovali rozloženiu dosky plošných spojov

Prispôsobte sady príkazov rozhrania SPI tak, aby zodpovedali vášmu hlavnému ovládaciemu čipu

Pridajte rozhranie I2C pre dotykové obrazovky alebo senzory okolitého svetla

Nastavenie optického výkonu

Vymeňte materiály z tekutých kryštálov za iné uhly pohľadu (IPS/FFS/TN)

Úprava jasu podsvietenia (voliteľný rozsah: 150–800 cd/m²)

Upraviť uhol polarizátora (0°/90°/180°/270°)

Pridajte povrchové úpravy, ako je antireflexná úprava a ochrana proti odtlačkom prstov

Prispôsobenie mechanickej štruktúry

Upravte celkovú hrúbku modulu (minimálna hrúbka do 1,8 mm)

Upravte dĺžku FPC a smer výstupu kábla

Pridajte alebo znížte polohy montážnych otvorov

Prispôsobte konštrukciu rámu špecifickým požiadavkám na tesnenie

Špeciálna prispôsobivosť k životnému prostrediu

Širokoteplotná verzia (-40°C až +85°C)

Verzia s vysokým jasom pre vonkajšiu viditeľnosť

Zosilnená konštrukcia odolná voči vibráciám
