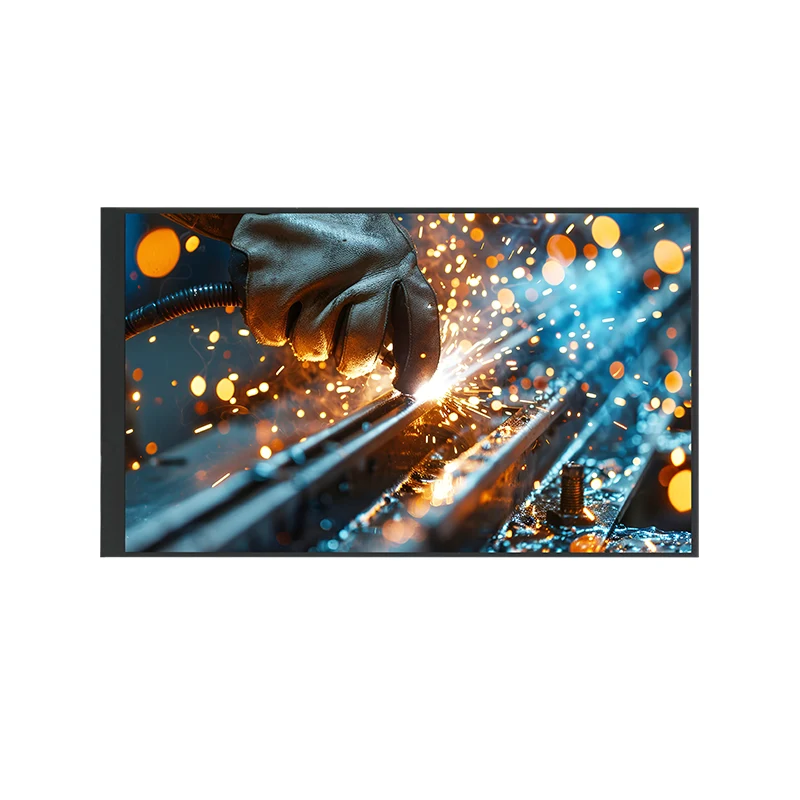

6,95' Wide Temp farebný TFT LCD zobrazovací modul

Základné funkcie a aplikačné scenáre

• Obraz vo vysokom rozlíšení: Rozlíšenie WVGA (600 × RGB × 1024) poskytuje ostré a detailné obrázky.

• Široké pozorovacie uhly a stabilný displej: Technológia IPS poskytuje 85° všesmerový pozorovací uhol, pričom zachováva konzistentné farby a kontrast.

• Silná prispôsobivosť okolitého svetla: Typický jas 350 cd/m² v kombinácii s kontrastným pomerom 700:1 zaisťuje vynikajúcu viditeľnosť vo vnútorných a polovonkajších prostrediach.

• Široké aplikačné oblasti: priemyselné rozhrania človek-stroj (HMI), displeje zdravotníckych zariadení, prenosné testovacie prístroje, ovládacie panely inteligentných domácností, komerčné terminály a zobrazovacie moduly internetu vecí.

Základná hodnota produktu

Výrobcom zariadení poskytujeme plug-and-play, stabilný a spoľahlivý zobrazovací modul. To pomáha skrátiť cykly vývoja produktu, znížiť zložitosť riadenia dodávateľského reťazca a zabezpečiť dlhotrvajúci, jasný vizuálny zážitok z interakcie aj v drsných podmienkach prostredia.

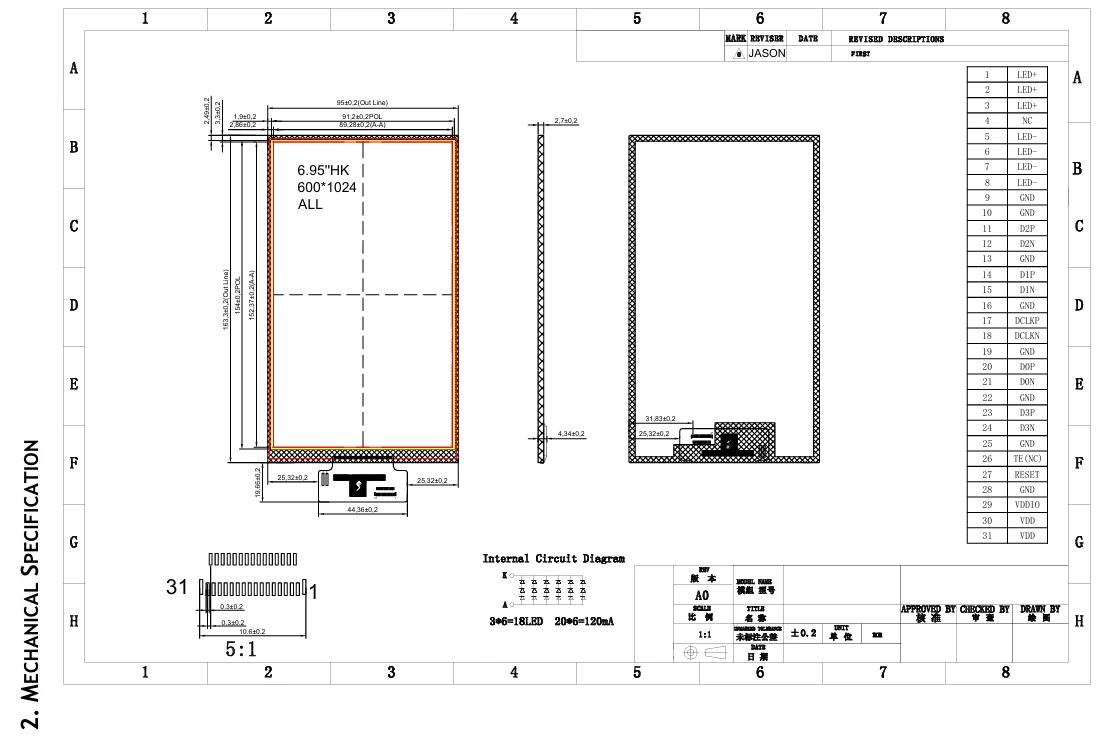

Špecifikácia modulu Tianfu prispôsobeného 6,95' širokouhlého farebného TFT LCD displeja

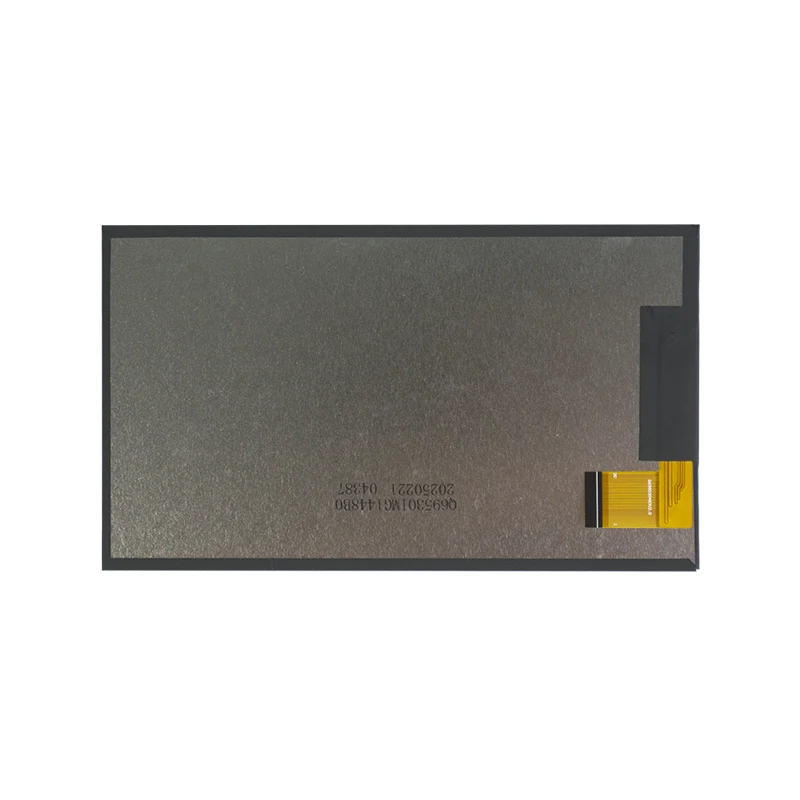

Podrobnosti o module Tianfu 6,95' Wide Temp Color TFT LCD Display

Rozumieme drsnej povahe priemyselných aplikácií a modul 6,95' Wide Temp Color TFT LCD displeja spĺňa štandardy vysokej kvality počas celého dizajnu, výberu materiálov a výrobných procesov.

• Prísne výrobné testovanie: Každý modul sa pred opustením továrne podrobuje testovaniu pri zapnutí, testovaniu signálu, kontrole jednotnosti farieb a kontrole chýb pixelov (v súlade s celoodvetvovými štandardmi).

• Certifikácia kľúčových komponentov: Základné integrované obvody ovládačov, podsvietenie LED a ďalšie dôležité komponenty pochádzajú od známych značiek, aby sa zabezpečila dlhodobá stabilná dodávka a konzistentný výkon.

• Overenie environmentálnej adaptability: Bolo overené, že modul pracuje stabilne v špecifikovanom širokom rozsahu teplôt a spĺňa požiadavky väčšiny priemyselných a komerčných prostredí.

• ESD ochrana: Návrh obvodu zahŕňa základné ESD ochranné opatrenia. Odporúčame zákazníkom pridať zodpovedajúcu ochranu do svojich návrhov produktov na úrovni systému.

Vyhlásenie o zhode

Tento produkt je v súlade s obmedzeniami smernice RoHS o nebezpečných látkach. Výroba je prísne vykonávaná v súlade s certifikovaným systémom ISO9001. Môžeme pomôcť pri poskytovaní príslušných vyhlásení o zhode a dokumentov technickej podpory na základe špecifických požiadaviek zákazníkov na projekt.

Služby prispôsobenia a tok procesov

Štandardné produkty a prispôsobenie

Tento 6,95' Wide Temp farebný TFT LCD displejový modul ponúkame ako štandardný produkt, aby sme zaistili rýchlu podporu vzoriek a stabilné dodávky hromadnej výroby. Zároveň chápeme, že váš produkt môže vyžadovať jedinečný dizajn, preto poskytujeme flexibilné služby prispôsobenia:

Optické prispôsobenie: Upravte jas (až 500 cd/m² alebo viac), teplotu farieb a povrchovú úpravu (antireflexný, vysoký lesk atď.).

Prispôsobenie rozhrania a pinov: V rámci možností hardvérového dizajnu môžeme dohodnúť úpravy dĺžky FPC, polohy rozhrania a definícií pinov.

Konštrukčné prispôsobenie: Poskytnite dizajn plastového alebo kovového rámu tak, aby vyhovoval vášmu krytu zariadenia a spôsobu inštalácie.

Stmievanie podsvietenia: Podporuje stmievanie PWM, s nastaviteľnými frekvenčnými rozsahmi stmievania dostupnými na požiadanie.

Proces spolupráce

Analýza potrieb → Hodnotenie riešenia a cenová ponuka → Testovanie vzorky → Potvrdenie návrhu → Skúšobná výroba v malých sériách → Hromadné dodanie a sledovanie kvality

Máme profesionálny tím FAE (Field Application Engineer), ktorý vám poskytne komplexnú technickú podporu od počiatočného výberu až po implementáciu hromadnej výroby.

Q1: Pre aké produkty je tento displej vhodný hlavne?

Odpoveď: Tento 6,95-palcový WVGA IPS displej je ideálny pre priemyselné riadiace zariadenia (HMI), lekárske monitorovacie prístroje, prenosné inteligentné terminály, ručné snímače čiarových kódov, inteligentné skrinky a samoobslužné kiosky. Je špeciálne navrhnutý pre aplikácie vyžadujúce rovnováhu medzi spoľahlivosťou zobrazenia, širokými pozorovacími uhlami a cenovou efektívnosťou.

Q2: Rozhranie je MIPI DSI, ale môj hlavný riadiaci čip používa RGB alebo LVDS. Dá sa ešte použiť?

Odpoveď: Áno, na konverziu MIPI DSI na RGB alebo LVDS budete potrebovať premosťovací čip (napríklad riešenia od DragonTrail alebo Realtek). Môžeme poskytnúť odporúčania pre vhodné mostové čipy alebo referenčné návrhy pre vyspelé dosky adaptérov, ktoré vám pomôžu rýchlo dokončiť integráciu systému.

Q3: Môžem požiadať o vzorky na testovanie?

A: Áno. Ponúkame ukážkové nákupy pre potenciálnych zákazníkov s jasnými požiadavkami na projekt. Kontaktujte nás prostredníctvom našich obchodných kanálov, poskytnite informácie o vašej spoločnosti, prehľad projektu a potreby testovania a my to čo najskôr zariadime.

Q4: Prevádzková teplota je -10 °C až 60 °C. Dá sa použiť v chladnejšom alebo teplejšom prostredí?

Odpoveď: Tento rozsah je zaručená prevádzková teplota pre normálny výkon. Ak prostredie vašej aplikácie presahuje tento rozsah (napr. vonkajšie vybavenie v chladných oblastiach), môžeme vyhodnotiť vlastnú širokoteplotnú verziu (napríklad rozšírenú na -30 °C~80 °C), hoci to môže zahŕňať úpravy materiálov a nákladov.

Otázka 5: Je pri jase 350 nits viditeľný vonku na slnečnom svetle?

A: 350 cd/m² je typické pre vnútorné aplikácie. Pre čitateľnosť vonku na slnku odporúčame obrazovku s vysokým jasom 800 cd/m² alebo viac, spárovanú s technológiou optického spájania na zníženie odrazov. Môžeme poskytnúť možnosti prispôsobenia vysokého jasu.

Q6: Aká je približná životnosť panelu?

Odpoveď: Pri špecifikovaných elektrických a teplotných podmienkach je životnosť podsvietenia (čas do poklesu jasu na 50 % pôvodnej hodnoty) zvyčajne viac ako 30 000 hodín. Skutočná životnosť úzko súvisí s prevádzkovým prostredím, dizajnom odvodu tepla a hnacím prúdom.

Q7: Poskytujete technickú podporu, ako sú ovládače alebo inicializačný kód?

A: Áno. Kupujúcim poskytujeme základné špecifikácie, schémy časovania rozhrania, odporúčané schémy zapojenia a príklady inicializačného kódu pre IC ovládača. V prípade zložitých technických problémov náš tím FAE poskytne profesionálnu podporu.

Q8: Aké je minimálne množstvo objednávky (MOQ) a aký je dodacia lehota?

Odpoveď: MOQ pre štandardné modely je zvyčajne 500-1000 jednotiek v závislosti od štruktúry objednávky. Štandardná dodacia lehota pre sériovú výrobu je približne 4-6 týždňov. V prípade naliehavých vzoriek alebo malých sérií máme k dispozícii rýchly proces na rokovanie. MOQ a dodacie lehoty pre prispôsobené produkty je potrebné vyhodnotiť na základe špecifických požiadaviek.
