7.0 'bezplatný modul displeja TFT LCD LCD

Základné špecifikácie

Veľkosť

7,0-palcový IPS TFT-LCD

Rozlíšenie

1024 × RGB × 600 (WVGA)

Rozstup z pixelu

0,1506 (H) x 0,1432 (V) mm

Aktívna oblasť

154,21 (h) × 85,92 (v) mm

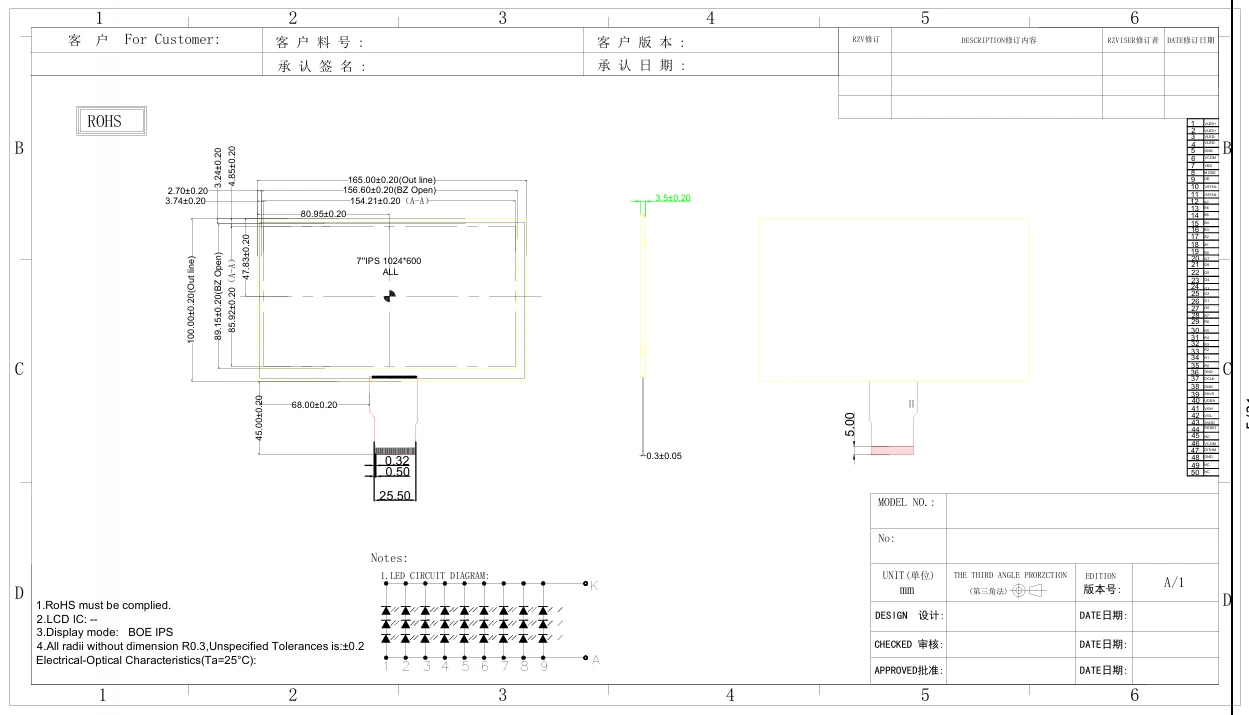

Obrys

165 (w) × 100 (h) × 3,5 (d) mm

Režim

Normálne čierna (technológia IPS)

Rozhranie

TTL paralelné RGB (50-kolík FPC)

Ošetrenie povrchom

Anti-Glare (2H/3H tvrdý náter)

Elektrické charakteristiky

Digitálne napájacie napätie (VDD)

3,3 V (3,0–3,6 V)

Analógové napájacie napätie (AVDD)

9,6 V (9,4-9,8 V)

TFT GATE napätie (VGH/VGL)

18V (17–19V) / -6V (-7–5V)

Aktuálna spotreba (typ.)

VDD: 30MA, AVDD: 35MA, VGH: 0,5MA, VGL: 1MA

Napätie/prúd

9,6 V (8,4 - 10,6V) / 180MA (27 LED)

Prevádzková teplota

-20 ° C až +70 ° C

Úložisko

-30 ° C až +80 ° C

Optické charakteristiky

Jas (typ.)

450 CD/m² (stredný bod)

Kontrastný pomer (typ.)

800: 1 (0 ° uhol pozorovania)

Čas odozvy (typ.)

25 ms (vzostup + pád)

Uhol prezerania (h/v)

80 °/80 ° (CR> 10)

Farebná gamut (NTSC)

50%

Chromaticita (biela)

X: 0,230–0,330, y: 0,260–0,360

Rozhranie a ovládanie

Typ konektora

Hirose FH12A-50S-0,55H (50-kolík FPC)

Vstup

8-bit RGB (24-bitová hĺbka farieb)

Synchronizácia

Režim DE (predvolený) / hs / vs režim

Riadenie smeru

L/r (ľavý/pravý posun)/up upn (skenovanie hore/dole)

Podpora

8-bitové (H) alebo 6-bitové (L) rozlíšenie
