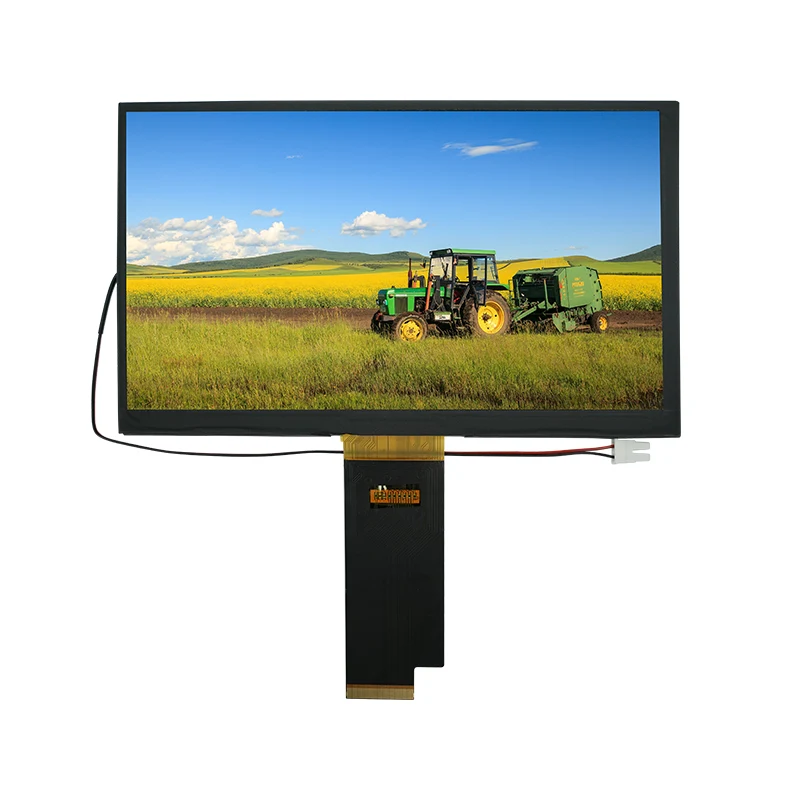

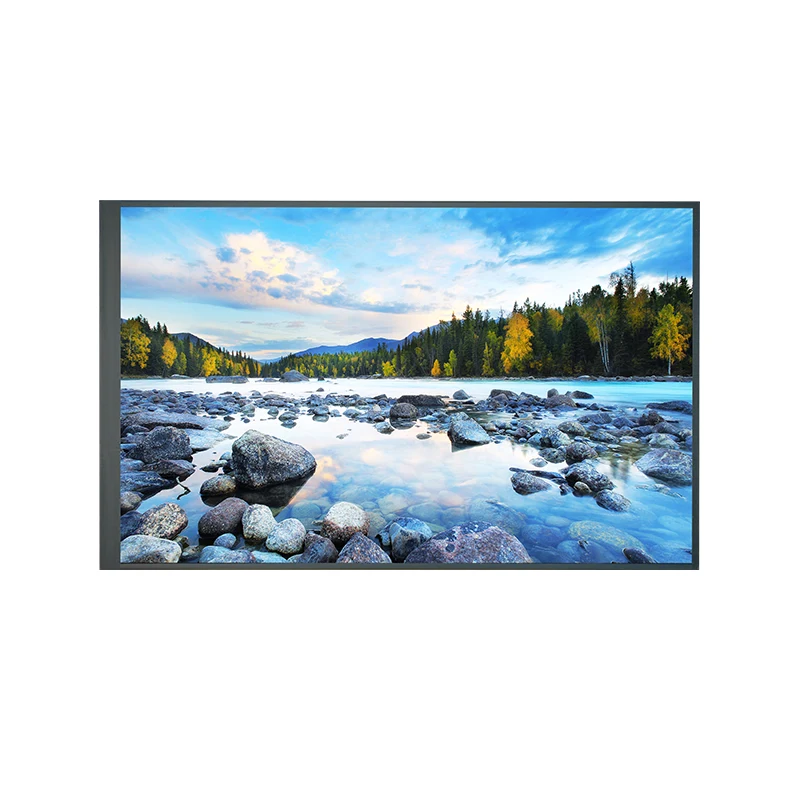

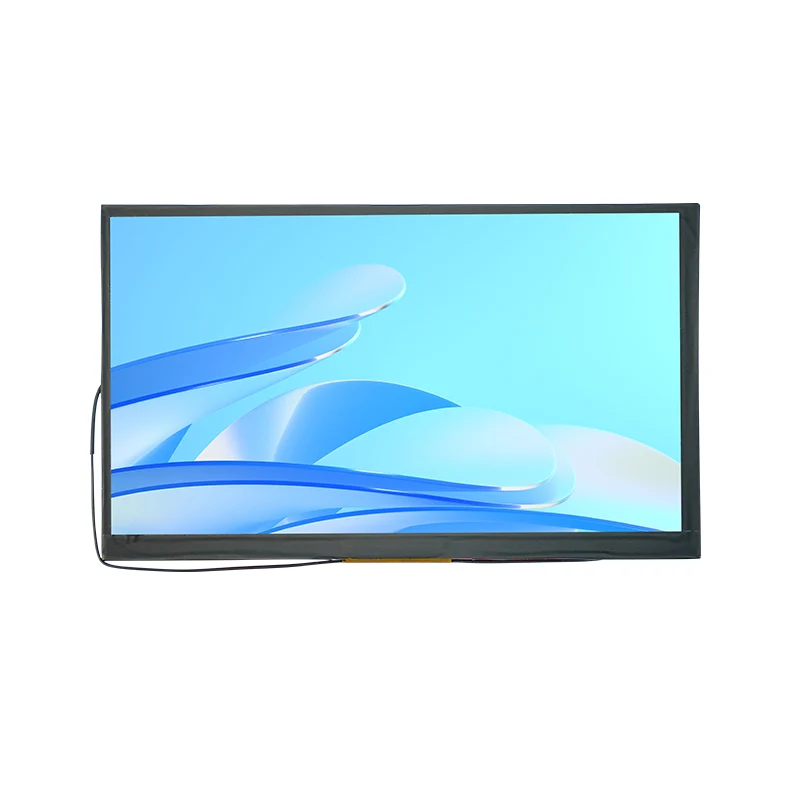

7,0-palcový 500 nitový modul IPS TFT LCD obrazovky

Základné kompetencie

・Displej s vysokou viditeľnosťou: vysoký jas 500 cd/m² v kombinácii s antireflexnou povrchovou úpravou zaisťuje jasnú čitateľnosť aj pri silnom okolitom svetle.

・Prispôsobivosť širokej teplote: Rozsah prevádzkových teplôt od -20 °C do 70 °C, vhodný pre rôzne priemyselné prostredia.

・Presná reprodukcia farieb: Približne 72 % pokrytie farebného gamutu NTSC, presne reprodukujúce informácie o farbách.

・Odolný a odolný dizajn: Povlak tvrdosti 2H/3H poskytuje ochranu povrchu a predlžuje životnosť produktu.

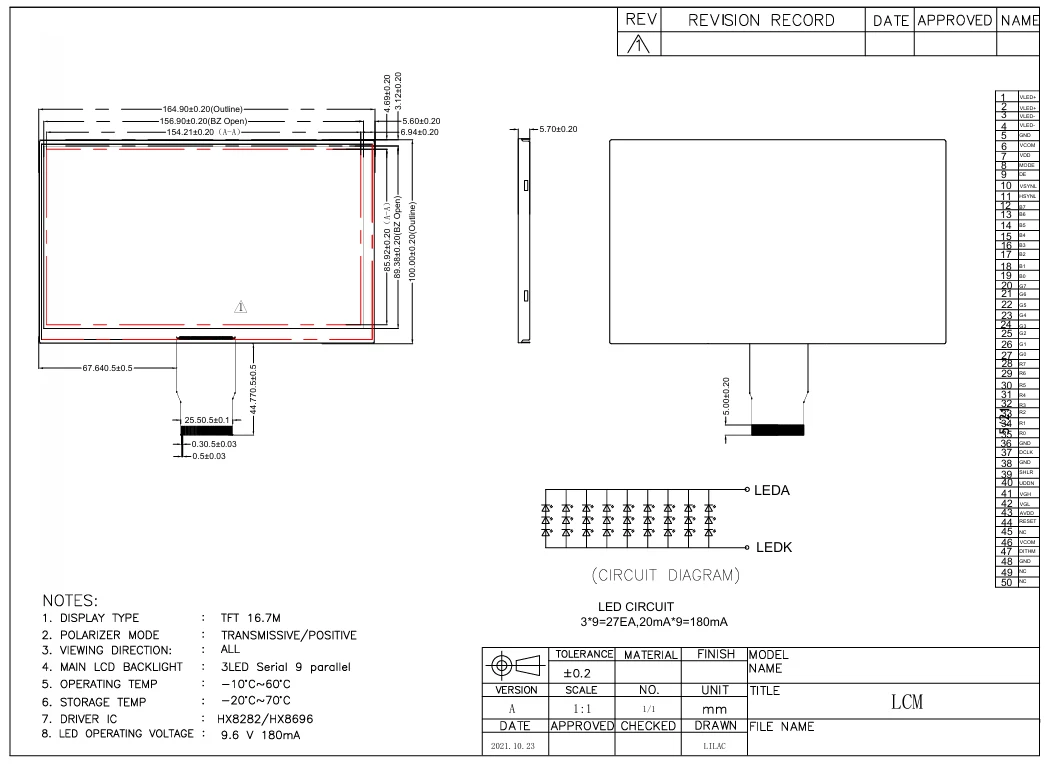

Špecifikácia modulu Tianfu prispôsobeného 7,0' 500 Nit IPS TFT LCD obrazovky

Podrobnosti o module Tianfu 7,0' 500 Nit IPS TFT LCD

7,0' 500 nitový modul IPS TFT LCD obrazovky je špeciálne navrhnutý pre priemyselné zariadenia, vonkajšie prístroje, lekárske prístroje, systémy vo vozidle a automatizačné ovládacie panely, ktoré vyžadujú spoľahlivú funkčnosť zobrazenia.

Priemyselná automatizácia a riadenie

Prípad: Ovládací panel výrobnej linky

V montážnych linkách výroby automobilov slúži tento displej ako riadiaci terminál zobrazujúci výrobné údaje v reálnom čase, stav zariadenia a prevádzkové pokyny. Jeho vysoký jas zaisťuje jasnú viditeľnosť pri osvetlení továrne, zatiaľ čo široký rozsah teplôt sa prispôsobuje prostrediam dielní bez riadenej klímy. Technológia IPS umožňuje operátorom presne čítať informácie z rôznych uhlov.

Vonkajšie vybavenie a nástroje

Prípad: Terminál na monitorovanie solárnej elektrárne

Displeje inštalované vo vonkajších monitorovacích skriniach musia odolávať priamemu slnečnému žiareniu a zmenám teploty. Jas 500 cd/m² a antireflexná vrstva eliminujú interferenciu s odrazmi a prevádzkový rozsah -20 °C až 70 °C sa prispôsobí teplotným rozdielom deň-noc a sezónnym teplotným rozdielom.

Dopravné systémy

Prípad: Systém zobrazenia informácií vo vozidle

Používa sa na zobrazovanie prístrojov vo vozidlách na špeciálne účely, ako sú strojárske stroje a poľnohospodárske zariadenia. Široký pozorovací uhol IPS zaisťuje, že vodič aj spolujazdec jasne vidia informácie a čas odozvy 25 ms je dostatočný na zobrazenie dynamických údajov, ako je rýchlosť vozidla a hladina paliva.

Lekárske a testovacie zariadenia

Prípad: Prenosné lekárske diagnostické zariadenia

Presnosť farieb (72 % NTSC) zaisťuje realistické zobrazenie lekárskych snímok. Normálne čierny režim znižuje spotrebu energie počas pohotovostného režimu, čím spĺňa požiadavky na energetickú účinnosť zdravotníckych zariadení.

Samoobslužné terminály

Prípad: Vonkajšie samoobslužné automaty na lístky

Antireflexná úprava znižuje odraz okolitého svetla, vďaka vysokému kontrastu sú QR kódy a informácie o cestovnom jasne rozlíšiteľné a odolná povrchová úprava odoláva opotrebeniu spôsobenému dotykom.

Aplikácia modulu Tianfu 7,0' 500 Nit IPS TFT LCD obrazovky

Systém zabezpečenia kvality

Výrobné normy: Vyrobené podľa certifikácie systému manažérstva kvality ISO 9001

Proces kontroly: 100% testovanie pri zapnutí, pričom odber vzoriek prechádza 72-hodinovým testom starnutia

Normy pixelov: Vyhovuje normám ISO 13406-2 triedy II pre chyby pixelov

Ochrana balenia: Antistatický a nárazuvzdorný obal na zaistenie bezpečnej prepravy

Údaje o spoľahlivosti

Životnosť podsvietenia: Typická 50 000 hodín (pri 25 °C)

Mechanická odolnosť: Povrchová tvrdosť 2H/3H poskytuje vynikajúcu odolnosť proti poškriabaniu

Spoľahlivosť pripojenia: Cykly vloženia/odstránenia rozhrania ≥ 10 000-krát

Možnosti prispôsobenia a tok procesov

Prispôsobiteľné parametre

1. Prispôsobenie rozhrania

◦ Nastaviteľné definície pinov rozhrania

◦ Podpora konverzie na LVDS, MIPI a ďalšie rozhrania

◦ Vlastné typy a pozície konektorov

2. Optické úpravy

◦ Vlastný jas (až 1000 cd/m²)

◦ Nastavenie teploty farieb (studená biela / teplá biela)

◦ Špeciálna antireflexná vrstva

3. Štrukturálne úpravy

◦ Nastavenie veľkosti predného rámu a montážneho otvoru

◦ Pridanie dotykovej obrazovky (odporová / kapacitná)

◦ Špeciálne ochranné úpravy (vodotesné, prachotesné)

4. Elektrická optimalizácia

◦ Optimalizácia verzie s nízkou spotrebou energie

◦ Dizajn širokého napäťového vstupu (9–36 V)

◦ Integrované obvody správy napájania

Štandardný priebeh procesu:

Analýza požiadaviek → Návrh riešenia → Výroba prototypu → Overenie zákazníkom → Skúšobná výroba v malých sériách → Testovanie spoľahlivosti → Hromadná výroba → Inšpekcia v továrni

Typická doba dodania prispôsobenia

• Prispôsobenie svetla (rozhranie/úprava jasu): 4–6 týždňov

• Stredné prispôsobenie (pridanie dotykovej obrazovky/štrukturálne nastavenie): 8–10 týždňov

• Hlboké prispôsobenie (nový optický dizajn/prispôsobenie špeciálnemu prostrediu): 12–16 týždňov

Minimálne množstvo objednávky

• Štandardné modely: 500 kusov

• Vlastné modely: Dohodnuté na základe úrovne prispôsobenia (zvyčajne 1 kus)
