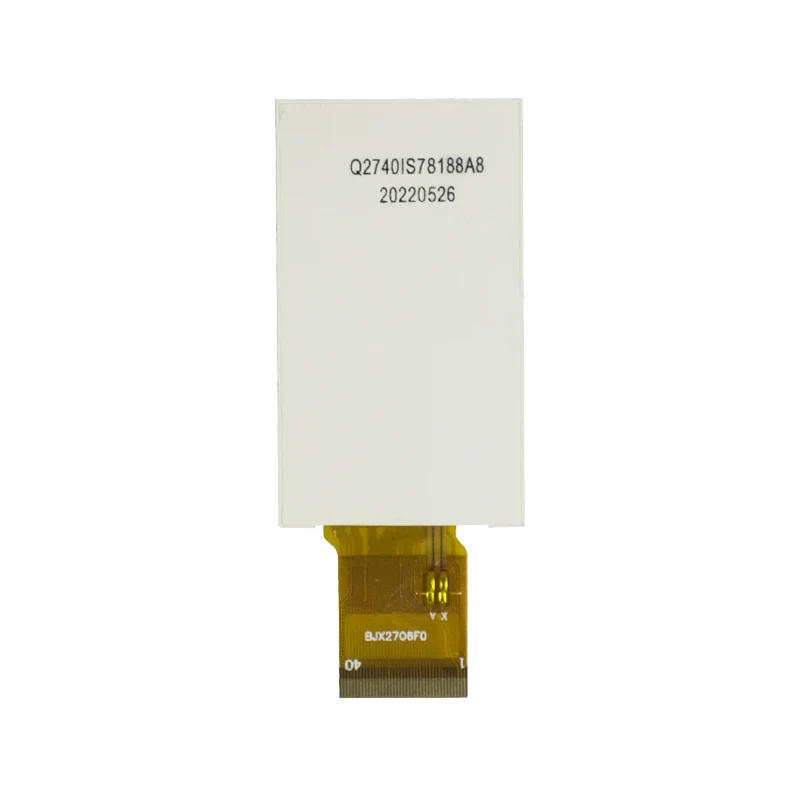

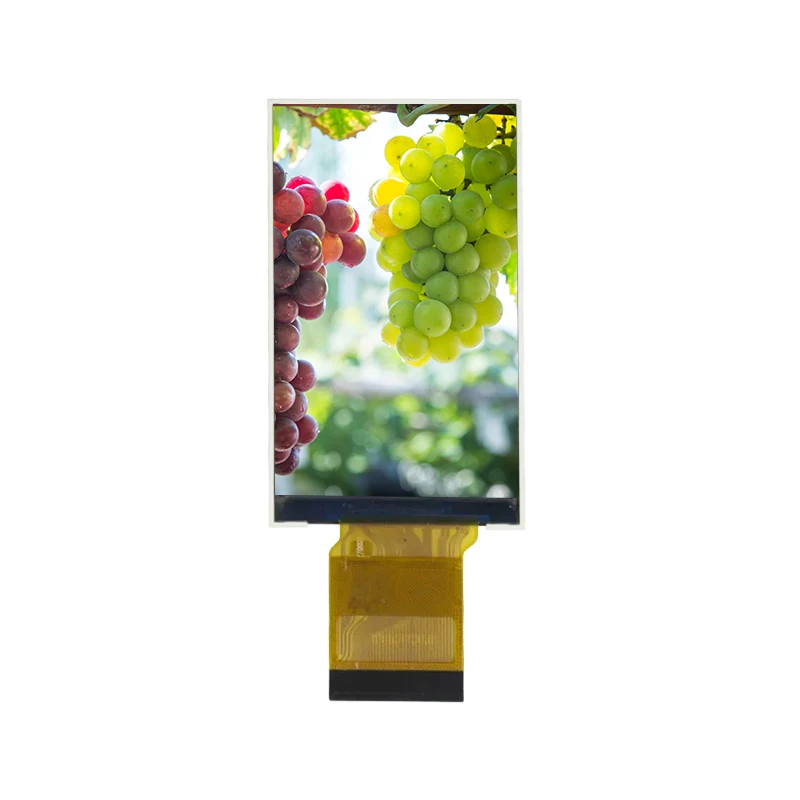

3,92' Wide Temp IPS TFT LCD modul obrazovky

Ako profesionálny čínsky výrobca LCD a dodávateľ na zákazku, Tianfu predstavuje tento 3,92 'Wide Temperature IPS TFT LCD Screen Module, s dôrazom na vysokú nákladovú efektívnosť a spoľahlivosť. Tento modul využíva ovládač IC ST7796, má rozlíšenie 320 × 320 a podporuje 16,7 milióna farieb, čím poskytuje jasný, detailný a stabilný obraz na 3,92-palcovej IPS obrazovke so širokými pozorovacími uhlami. Produkt sa môže pochváliť širokými možnosťami prevádzkových teplôt (-20 °C až +70 °C), vďaka čomu je vhodný do náročných prostredí, ako sú vonkajšie, priemyselné a automobilové aplikácie. Podporuje tiež rozhrania MCU/SPI a široký rozsah napätia (2,5 V – 3,6 V), vďaka čomu je ideálny pre prenosné a nízkoenergetické zariadenia.

Čoho je to schopné?

Vizualizácia informácií v reálnom čase: Jasne zobrazuje grafiku, ikony, text a dátové rozhrania

Core of Human-Machine Interface (HMI): Poskytuje používateľom intuitívne dotykové alebo tlačidlové interaktívne rozhranie

Prevádzka s nízkou spotrebou: Dizajn so širokým napätím (2,5 V – 3,6 V) ideálny pre batériou napájané alebo prenosné zariadenia

Stabilný výkon v širokom rozsahu teplôt: Funguje spoľahlivo v náročných prostrediach od -20 °C do +70 °C, čo zaisťuje spoľahlivosť pre vonkajšie, priemyselné a automobilové aplikácie

Špecifikácia

Podrobnosti o module Tianfu 3,92' Wide Temp IPS TFT LCD

Prenosné monitory: Jasne zobrazujú priebehy srdcového tepu, kyslíka v krvi a krvného tlaku. Ručné diagnostické zariadenia: Rozhrania pre ultrazvukové zobrazovanie a prístroje na skríning telesnej teploty

Automobilový priemysel a doprava

Pomocné obrazovky automobilového centrálneho ovládania: Displej pre ovládanie klimatizácie a monitorovanie tlaku v pneumatikách. Prístrojové panely elektrických vozidiel: Displej zobrazujúci úroveň batérie, rýchlosť a upozornenia navigácie

Priemyselná automatizácia a HMI

Priemyselné ovládacie panely: Monitorovanie stavu PLC a vizualizácia údajov výrobnej linky

Smart Home Control Screens: Integrované rozhranie pre zabezpečenie, ovládanie teploty a osvetlenie

Testovacie a meracie prístroje

Osciloskopy a spektrálne analyzátory: Vykresľovanie kriviek v reálnom čase

Inteligentné elektromery a správa energie: Krivky spotreby energie a zobrazenie informácií o alarme

Spotrebná elektronika a inteligentné zariadenia

Inteligentné hodinky/fitness vybavenie: Prispôsobené pre okrúhly dizajn používateľského rozhrania

Panely domácich spotrebičov: Interaktívne rozhrania pre kávovary a rúry.

Kontrola kvality je jadrom toho, čo robíme.

Testovanie spoľahlivosti (v súlade s priemyselnými štandardmi)

Test skladovania pri vysokej teplote: Trvalá prevádzka počas 240 hodín pri teplote 80 °C, pričom po zotavení sa zachová plná funkčnosť.

Test skladovania pri nízkej teplote: Trvalé vystavenie počas 240 hodín pri -30 °C, bez zamrznutia tekutých kryštálov alebo funkčného zlyhania.

Prevádzkový test pri vysokej teplote a vysokej vlhkosti: Nepretržitá prevádzka počas 240 hodín pri 60 °C a 90 % relatívnej vlhkosti, bez korózie alebo anomálií zobrazenia.

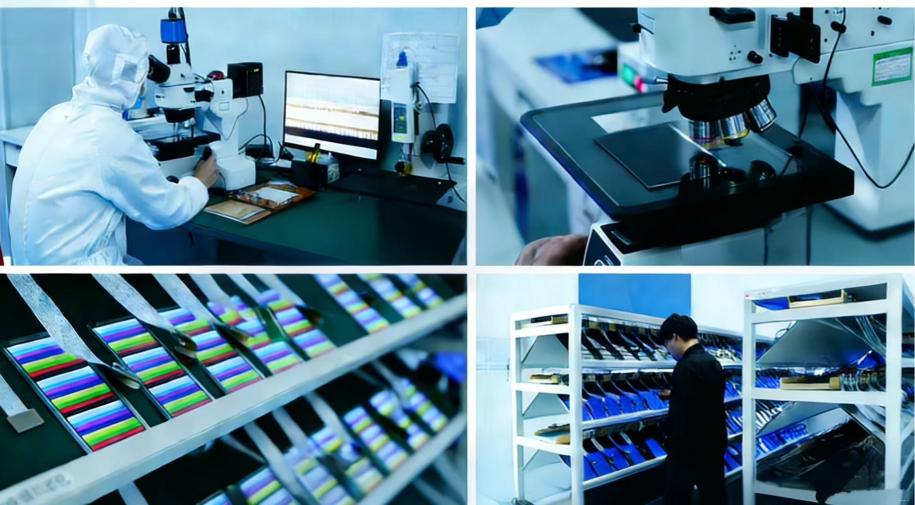

Normy výroby a kontroly kvality

Plne automatizovaná montáž SMT: Zaisťuje konzistentnú kvalitu spájkovania.

100% kontrola pri zapnutí: Testovanie pixelov, analýza rovnomernosti farieb a overenie výkonu podsvietenia.

Test zapálenia: 48 hodín nepretržitej prevádzky pri izbovej teplote na odstránenie chybných produktov v počiatočnom štádiu.

Ako vám môžeme prispôsobiť LCD?

Služby prispôsobenia a tok procesov

Prispôsobiteľné možnosti

Úprava rozhrania: Konfigurácia priority SPI/MCU a prispôsobenie poradia pinov.

Ladenie podsvietenia: Prispôsobenie jasu, teploty farieb (2700K – 6500K) a spôsobu stmievania (PWM/analógové).

Povrchová úprava: Antireflexná vrstva, vrstva proti odtlačkom prstov a možnosti lesklej/matnej laminácie.

Modifikácia tvarového faktora: Nastavenie dĺžky a polohy rozhrania FPC s podporou vlastného dierovania.

Integrácia dotykovej obrazovky: Odporová/kapacitná dotyková obrazovka (podporuje až 10-bodový dotyk).

Procesný tok

Analýza požiadaviek: Konzultácia technického tímu na potvrdenie rozlíšenia, rozhrania a environmentálnych požiadaviek.

Návrh riešenia: Poskytnutie schém zapojenia obvodov a inicializačného kódu ovládača (kompatibilné s Arduino, STM32, Raspberry Pi).

Výroba vzoriek: Dodanie 3–5 skúšobných vzoriek do 5–7 pracovných dní.

Overovanie a ladenie: Pomoc pri testovaní displeja, optimalizácii spotreby energie a testovaní nárastu teploty.

Skúšobná výroba v malých sériách: Počiatočná séria 50 – 500 jednotiek, doplnená o kontrolné správy.

Hromadná výroba: Dodanie do 15–20 dní, s dokumentáciou o kvalite šarže.
