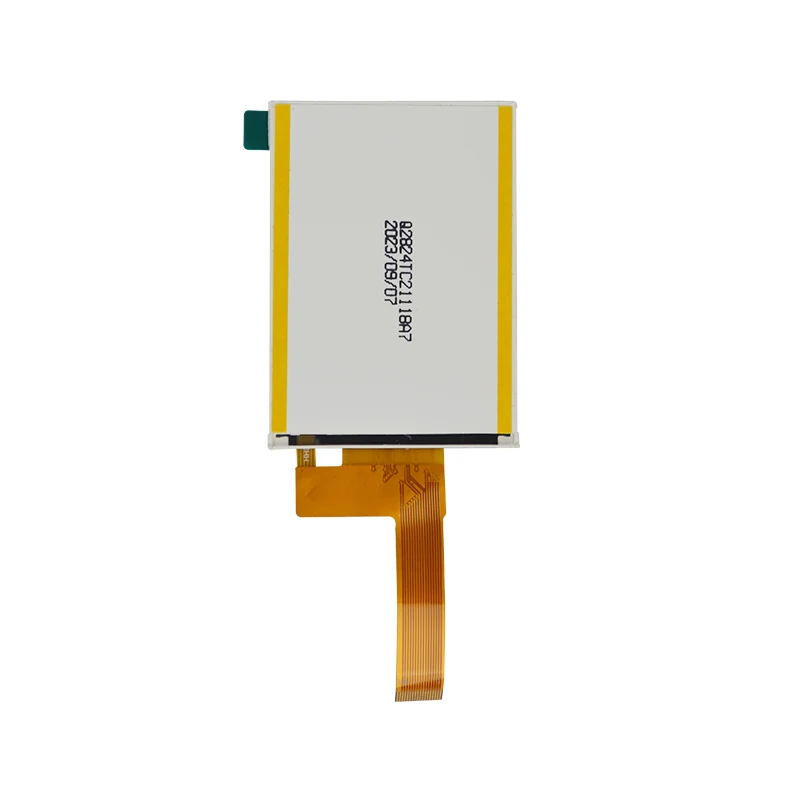

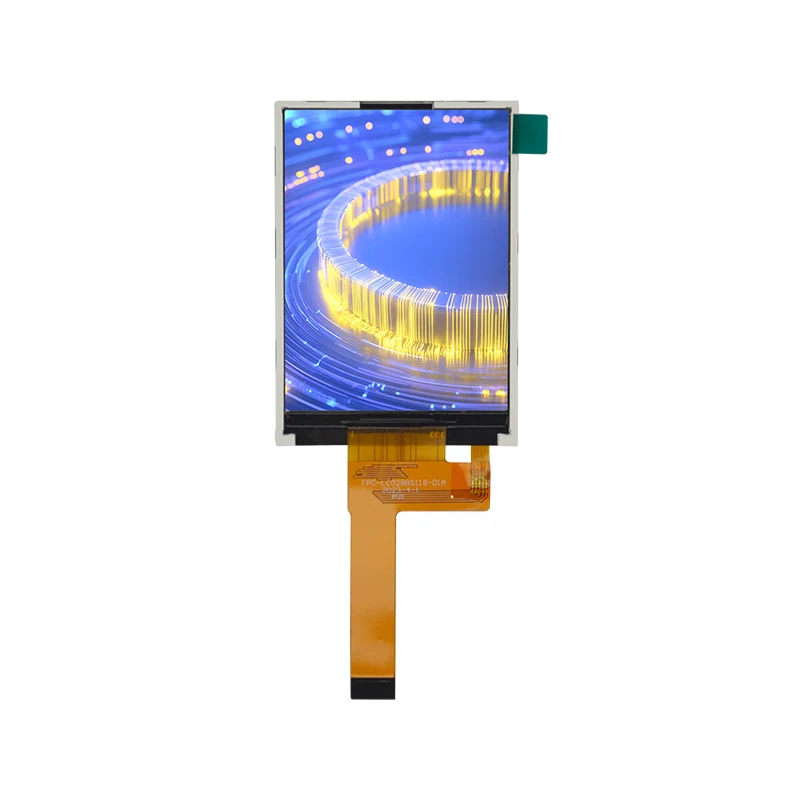

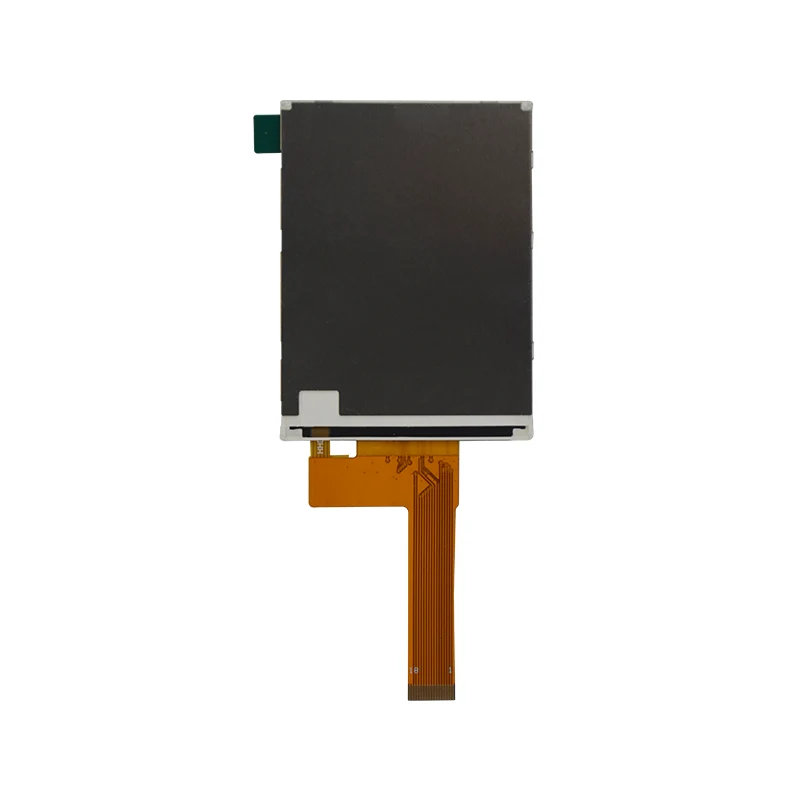

2,7 '300 NIT štandardný modul obrazovky IPS TFT LCD

Typ modulu

Farba 2,7 "Tft/16 m

Rozlíšenie

960 × 240 pixelov (grafická matica dot)

Rozhranie

SPI & RGB

Režim

Prenosový TFT

Podsvietenie

Biela LED (paralelné)

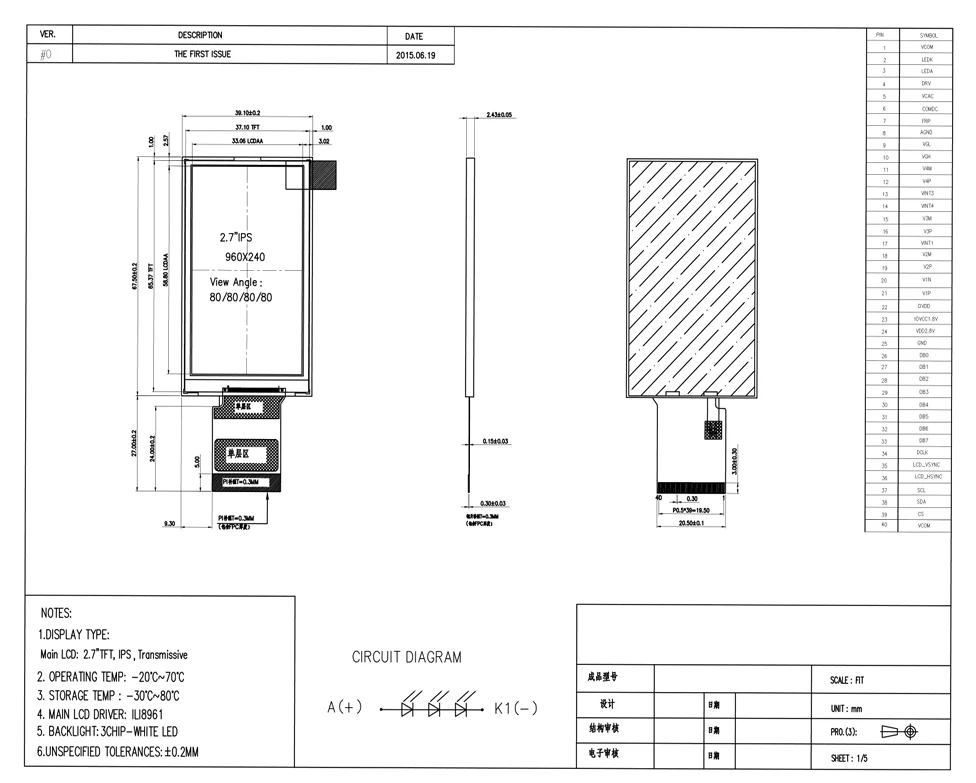

Mechanické rozmery

39,1 (W) × 67,5 (H) x 2,4 (t) mm (vylúčené FPC)

Aktívna oblasť

33,06 (W) × 58,80 (h) mm

Rozstup z pixelu

0,18375 (W) x 0,13775 (H) mm

Elektrické špecifikácie

· Logické napätie (VDD): 3,0–3,6 V (Typ. 3,3V)

· Vstupné napätie (VIH): 0,8 × Iovcc na IOVCC

· Vstupné napätie (VIL): -0,3 V až 0,2 × Iovcc

· Súčasná spotreba: 8MA (typ.)

Špecifikácie podsvietenia

· Napätie: 8.7–10,2V

· Prúd: 15–25 mA

· Prevádzková teplota: -20 ° C až +70 ° C

· Teplota skladovania: -30 ° C až +80 ° C

Načasovanie

· Frekvencia Clkin: 13,5 - 30 MHz (typ. 27 MHz)

· Obdobie HSD: 1024–1907 cykly Clkin

· Vertikálna synchronizácia: 242,5 - 450,5H (NTSC/PAL)

Štandardné výrobky

Prispôsobené výrobky

Množstvo

Doba dodania

Prispôsobenie

Doba dodania

1-30 ks

Okamžite

Všeobecný

5-8 týždňov

31-100 počítačov

1 týždeň

Fpc

4 týždne

101-500 ks

1-2 týždne

Ctp

6 týždňov

501-1 000 ks

2-5 týždňov

B/l

6 týždňov

1001-5 000 ks

4-5 týždňov

Doska vodiča

8 týždňov

5 000+ počítačov

5-7 týždňov

LCD panel

16 týždňov
