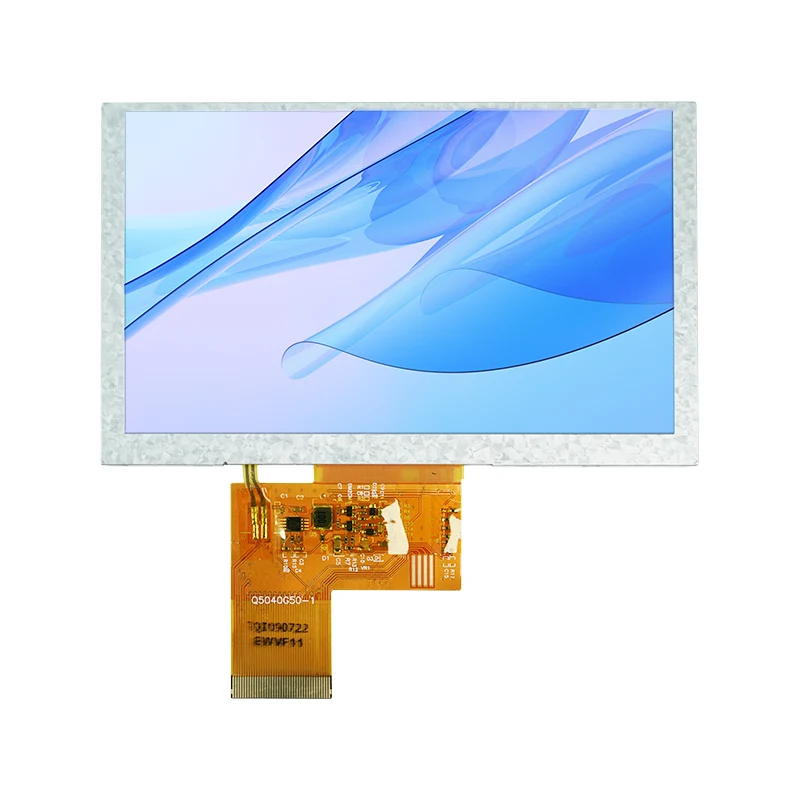

Inteligentný TFT LCD displej: Praktický sprievodca od výberu po vývojové nasadenie

V dizajne vstavaného systému a interakcie človek-stroj,Inteligentný TFT LCD displejuž nie je len „komponentom displeja“ – je kritickým faktorom, ktorý určuje používateľskú skúsenosť a úspech produktu. Či už vyvíjate priemyselné HMI, inteligentný domáci ovládací panel alebo ručné lekárske zariadenie, orientácia v širokej škále inteligentných TFT LCD na trhu a správna voľba pri zabezpečení rýchleho nasadenia je často zložitejšia, ako sa zdá.

1. Výber: Nehľadajte len na veľkosť a rozlíšenie

Najčastejšou chybou vo fáze výberu je usadiť sa na obrazovke s myšlienkou, že „vyzerá to správne“. V skutočnosti hlavné rozdiely medzi inteligentnými TFT LCD často ležia mimo špecifikácie.

1.1 Typ rozhrania: Prvé kritické rozdelenie

Typ rozhrania priamo určuje, či váš hlavný ovládač môže riadiť obrazovku a aký zložitý bude proces vývoja. Bežné typy rozhraní majú každý svoje vlastné vhodné aplikácie:

Špeciálna poznámka: Ak je váš hlavný ovládač MCU ako STM32F103, ktorý nemá vstavaný ovládač RGB, priamy výber obrazovky s rozhraním RGB bude mimoriadne náročný. Budete potrebovať ďalší mostový čip (napríklad SSD1963), prípadne prepnite na obrazovku SPI alebo paralelné rozhranie.

1.2 Rozlíšenie a prispôsobenie veľkosti

Vyššie rozlíšenie nie je vždy lepšie. V priestorovo obmedzenom svete vstavaných systémov znamená vyššie rozlíšenie väčšie využitie pamäte framebufferu, vyššiu spotrebu energie a vyššie náklady. Základným pravidlom je:

Na zobrazenie jednoduchých ikon alebo textu (napr. panelov spotrebiča): stačí 240 x 240 alebo 320 x 320
Pre štandardné rozhrania človek-stroj (napr. ručné terminály): 480 x 480 alebo 800 x 480
Pre aplikácie vyžadujúce jasné grafy alebo obrázky: 720 x 720 alebo viac

Štvorcové TFT sa stávajú čoraz bežnejšími v inteligentných nositeľných zariadeniach a priemyselných nástrojoch. Bežné špecifikácie zahŕňajú 1,3-palcový (240 x 240), 3,4-palcový (480 x 480) a 4,0-palcový (720 x 720).

1.3 Prispôsobivosť prostredia: vnútorné, vonkajšie alebo extrémne podmienky?

Mnoho projektov funguje dobre so štandardnými obrazovkami počas fázy prototypovania, ale po nasadení v teréne sa stretávajú s problémami. Osobitnú pozornosť si zaslúžia tri kľúčové parametre:

• Jas: 300–400 nitov postačuje na použitie v interiéri; polovonkajšie aplikácie vyžadujú 500–800 nitov; plné vonkajšie použitie na priamom slnečnom svetle si vyžaduje čitateľnosť 1000 nitov alebo viac

• Prevádzková teplota: Obchodná trieda: 0 °C až 50 °C; priemyselná kvalita: -20 °C až 70 °C; automobilové alebo extrémne prostredia vyžadujú -30 °C až 85 °C alebo viac

• Pozorovací uhol: Pre scenáre, kde sa na obrazovku pozerá viacero ľudí alebo kde je zariadenie nainštalované pod uhlom, sú uprednostňované IPS obrazovky s plným pozorovacím uhlom; Obrazovky TN sú lacnejšie, ale vykazujú výrazný posun farieb pri širokých uhloch

1.4 Dotykový panel a povrchová úprava

Ak váš produkt vyžaduje dotykovú funkčnosť, okrem výberu medzi odporovým a kapacitným typom existuje niekoľko ľahko prehliadnuteľných detailov:

Metóda laminácie: Optické lepenie poskytuje lepšiu jasnosť a znížený odraz v porovnaní s lamináciou so vzduchovou medzerou, ale prichádza za vyššiu cenu
Povrchová úprava: Antireflexné (AG), antireflexné (AR) a antiodtlačkové (AF) povrchové úpravy — pre vonkajšie zariadenia alebo zariadenia s vysokým jasom sa odporúča kombinácia AG+AR

Prispôsobenie krycieho skla: Či sú potrebné zaoblené rohy, logá, diery alebo iné estetické úpravy

2. Hardvér a ovládač: Predchádzanie nástrahám

Po výbere obrazovky predstaví dizajn hardvéru a vývoj ovládačov ďalšiu sadu potenciálnych úskalí.

2.1 FPC kábel a pripojenie

Kábel FPC je príčinou 80 % porúch obrazovky. Pred vložením alebo vybratím kábla vždy odistite západku konektora - násilné ťahanie môže poškodiť zlaté kontakty. Nikdy nepripájajte ani neodpájajte FPC, keď je systém zapnutý, pretože zvyškový prúd môže spáliť rozhranie.

Pri prispôsobovaní FPC venujte pozornosť:

Či sú poradie pinov a úrovne napätia kompatibilné s vašou základnou doskou
Či je potrebné ohýbanie, rozširovanie alebo frézovanie okolo iných komponentov
Či sa dĺžka FPC zhoduje s dizajnom mechanického krytu

2.2 Napájanie a podsvietenie

TFT-LCD zvyčajne vyžadujú viacero napäťových koľajníc: VDD (logika 3,3 V), VGH (kladná odchýlka), VGL (záporná odchýlka) a ďalšie. Abnormálna dodávka energie je hlavnou príčinou skreslenia farieb a blikania obrazovky. Typickým diagnostickým prístupom je kontrola, či sa napätie VCOM neodchyľuje od špecifikácie údajového listu (napríklad prekročenie 3,8 V často vedie k viditeľnému blikaniu).

Pre jazdu v protisvetle sa odporúča riešenie s konštantným prúdom s PWM stmievaním. Ak frekvencia PWM klesne pod 150 Hz, ľudské oko môže vnímať blikanie; je vhodné zvýšiť frekvenciu nad 200 Hz.

2.3 IC ovládača a grafická knižnica

Bežné integrované obvody ovládača TFT zahŕňajú ILI9341, ST7789 a ST7735. Spomedzi nich ponúka ILI9341 najrozsiahlejšiu dokumentáciu a najjednoduchšiu implementáciu ovládačov, vďaka čomu je vhodný pre aplikácie s rozlíšením 240x320.

Pre grafické knižnice sú LVGL a TouchGFX hlavnými možnosťami vo vstavanom priestore. LVGL je open source a podporuje viacero platforiem, zatiaľ čo TouchGFX je hlboko optimalizovaný pre mikrokontroléry STM32.

3. Špeciálna možnosť: Inteligentné sériové obrazovky UART

Ak váš tím nechce investovať veľa času do vývoja grafického ovládača alebo ak má váš hlavný ovládač obmedzené zdroje, sériová obrazovka UART je možnosťou, ktorá stojí za zváženie.

Takéto obrazovky obsahujú vstavaný MCU (napr. ATmega328PB) a možno ich ovládať jednoducho odosielaním príkazov cez sériový port, pričom zaberajú iba kolíky TX a RX.

Obrazovky UART na trhu vo všeobecnosti spadajú do dvoch kategórií:

Prvý z nich ponúka mimoriadne vysokú efektivitu vývoja – používateľské rozhranie môžete dokonca simulovať na počítači predtým, ako ho zobrazíte na obrazovke. Ten poskytuje viac možností riadenia na nízkej úrovni.

4. Rýchla príručka diagnostiky bežných porúch

Nakoniec tu je rýchly referenčný kontrolný zoznam na riešenie problémov s vysokofrekvenčným poľom – môže to len zachrániť deň:

Symptóm	Prioritný smer vyšetrovania
Porucha obrazovky, žiadny displej	Skontrolujte, či nie je kábel FPC uvoľnený alebo zoxidovaný (80 % prípadov); skontrolujte nastavenia rozlíšenia/obnovovacej frekvencie
Skreslenie farieb, zvislé pruhy, chvenie	Skontrolujte abnormálne napájacie napätie (VGL/VGH/VCOM); skontrolujte, či frekvencia stmievania PWM nie je príliš nízka
Nefunguje stlmený obraz alebo podsvietenie	Skontrolujte starnúce LED podsvietenie; skontrolujte skutočné výstupné napätie napájacieho adaptéra
Opravené tmavé/biele škvrny na obrazovke	Fyzické poškodenie alebo kompresia zo zadnej strany (nevratné – vyžaduje výmenu)

Výber a vývoj TFT LCD je vo svojej podstate kompromisom medzi cenou, výkonom, vývojovým cyklom a spoľahlivosťou. Neexistuje žiadna „najlepšia“ obrazovka – iba „najvhodnejšie“ riešenie. Dúfam, že vám táto príručka pomôže vyhnúť sa zbytočným obchádzkam na začiatku vášho projektu a umožní vám zamerať viac úsilia na vytvorenie skutočne odlišného zážitku z produktu.
