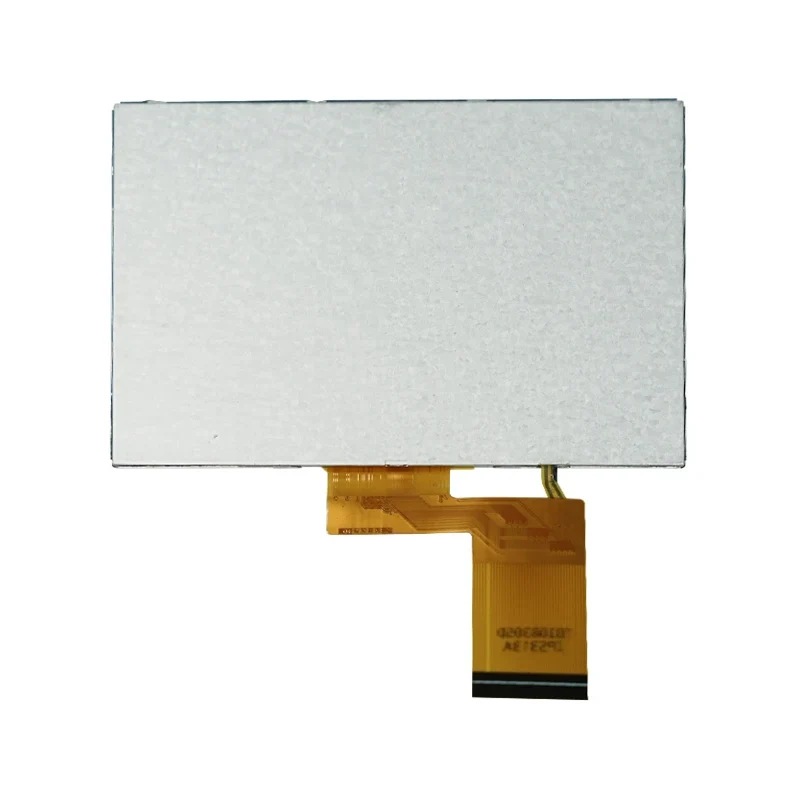

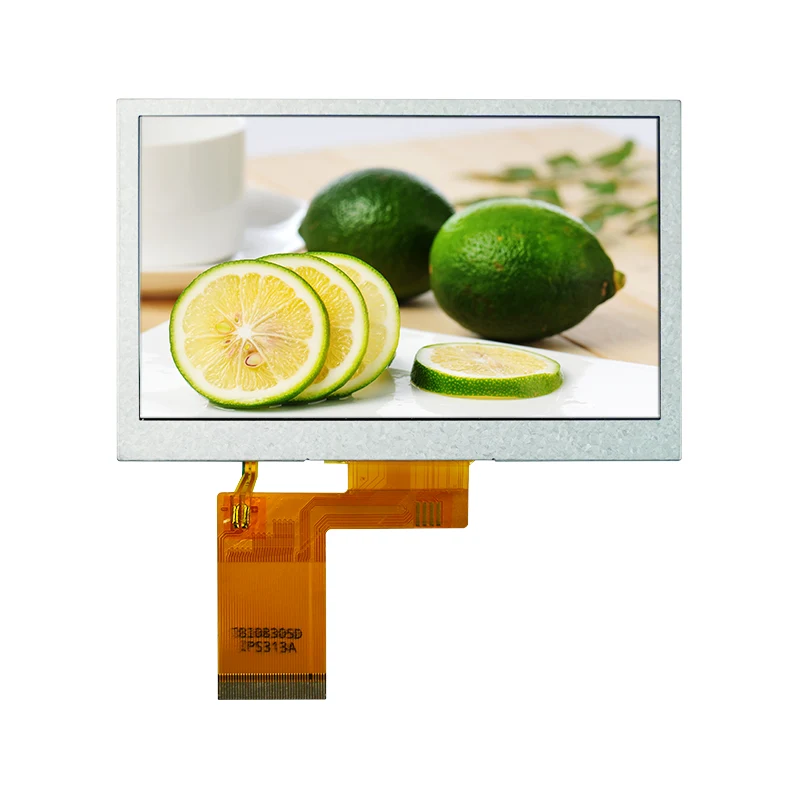

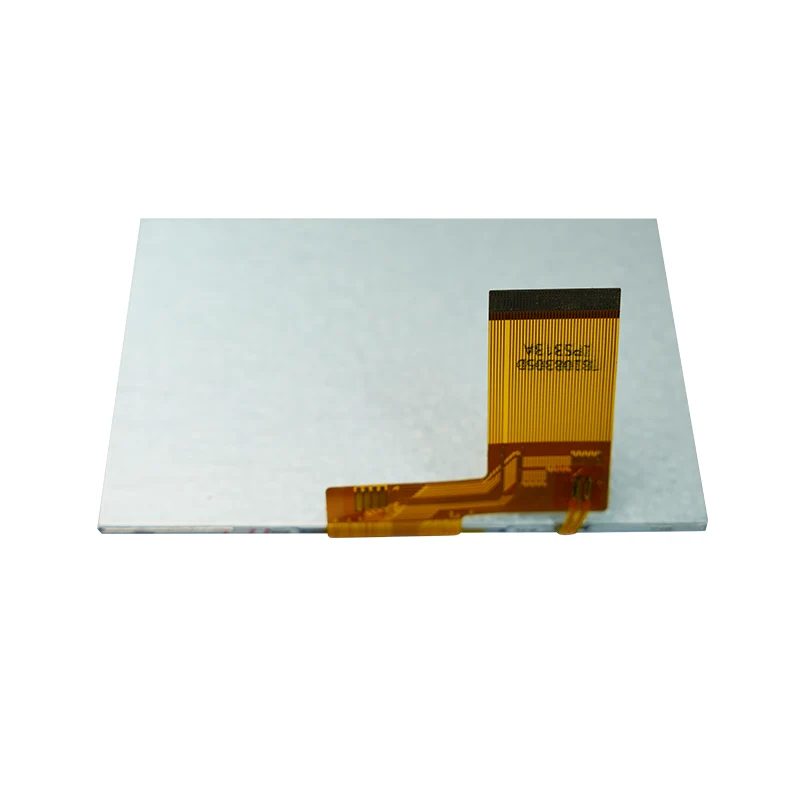

4,3' transmisívny IPS farebný TFT LCD zobrazovací modul

Základné vlastnosti

• Displej s vysokým jasom: Typický jas 500 cd/m² (minimálne 450 cd/m²), zaisťuje jasnú viditeľnosť aj pri silnom okolitom svetle.

• Široká teplotná prevádzka: Podporuje rozsah prevádzkových teplôt od -20 °C do 60 °C, vhodný pre priemyselné prostredie.

• Široké pozorovacie uhly: Typický horizontálny pozorovací uhol 70° a vertikálny pozorovací uhol 45°–60°, čo umožňuje pohodlné sledovanie z viacerých uhlov.

• Rýchla odozva: Typický čas odozvy 20 ms, ideálny na zobrazovanie dynamických obrázkov.

• Energeticky úsporný dizajn: Funguje pri nízkom napätí 3,2 V s optimalizovanou účinnosťou pre biele LED podsvietenie.

Špecifikácia modulu Tianfu prispôsobeného 4,3' transmisívneho IPS farebného TFT LCD displeja

Podrobnosti o module Tianfu 4,3' transmisívneho IPS farebného TFT LCD displeja

4,3' transmisívny IPS farebný TFT LCD zobrazovací modul sa používa v rôznych oblastiach nasledovne:

Priemyselná automatizácia a riadenie

• Priemyselné HMI panely: Monitorovanie výrobnej linky, zobrazenie stavu zariadenia

• Testovacie a meracie prístroje: Osciloskop, rozhrania displeja spektrálneho analyzátora

• Riadiace terminály PLC: Rozhrania človek-stroj pre výrobné automatizačné systémy

Automobilové a dopravné systémy

• Navigačné displeje vo vozidle: Obrazovky navigácie do auta

• Informácie o verejnej doprave: Systémy príchodu na autobusové zastávky, terminály na predaj cestovných lístkov

• Nástroje stavebných strojov: rýpadlo, panely pre obsluhu žeriavov

Lekárske a zdravotnícke vybavenie

• Prenosné zdravotnícke pomôcky: Monitor, displej diagnostického zariadenia

• Terminály na monitorovanie zdravia: Rozhrania komunitných zdravotníckych zariadení

• Laboratórne prístroje: Obrazovky na zobrazenie údajov pre analytické prístroje

Inteligentná domácnosť a internet vecí

• Inteligentné ovládacie panely: Dotykové rozhrania pre domáce centrálne riadiace systémy

• Displeje bezpečnostného monitorovania: Budovanie obrazoviek systému interkomu

• Rozhrania inteligentných spotrebičov: Špičková chladnička, ovládacie panely práčky

Obchodné a maloobchodné zariadenia

• POS systémy: Displeje maloobchodných terminálov

• Reklamné informačné obrazovky: Aplikácie digitálneho značenia v malom rozsahu

Hodnotenie nášho klienta: Panel priemyselného termostatu

Výrobca priemyselných zariadení prijal tento modul ako rozhranie displeja pre svoj systém riadenia teploty. Pracoval stabilne viac ako 2 roky v chladnom prostredí pri teplote -10 °C bez zníženia jasu. Pozorovací uhol spĺňa požiadavky na sledovanie z viacerých uhlov.

Q1: Aké sú požiadavky na napájanie tohto 4,3-palcového TFT modulu?

A: Modul vyžaduje dva napájacie zdroje: 1) 3,2 V (typické) pre logickú časť; 2) 12–16V pre LED podsvietenie, s typickou hodnotou 14V. Prúd podsvietenia je približne 40 mA. Odporúča sa použiť stabilný DC-DC konvertor, aby sa predišlo kolísaniu napätia ovplyvňujúcemu výkon displeja.

Q2: Môže modul normálne fungovať v prostredí s nízkou teplotou?

Odpoveď: Áno, tento modul prešiel prísnym testovaním a môže normálne fungovať pri teplote okolia od -20 °C do 60 °C. V prostrediach s nízkou teplotou sa môže počiatočný čas spustenia mierne predĺžiť (približne 1–2 sekundy), ale výkon displeja to neovplyvní. Rozsah skladovacích teplôt je -20°C až 70°C.

Q3: Aké sú charakteristiky pozorovacieho uhla modulu? Ktoré montážne polohy sú vhodné?

Odpoveď: Tento modul využíva dizajn uhla pohľadu 12 hodín s typickým horizontálnym pozorovacím uhlom 70° a vertikálnym pozorovacím uhlom 45°–60°. Je vhodný na inštaláciu na úrovni alebo mierne nad očami pozorovateľa. Pre aplikácie vyžadujúce pozorovanie z viacerých uhlov sa odporúča nastaviť uhol inštalácie alebo vybrať model s inými špecifikáciami uhla pohľadu.

Otázka 4: Podporuje čas odozvy 20 ms prehrávanie videa?

Odpoveď: Typická doba odozvy 20 ms (maximálne 30 ms) môže podporovať väčšinu aplikačných scenárov vrátane aktualizácií údajov, prepínania GUI a prehrávania videa v štandardnom rozlíšení. Pre vysokorýchlostné pohyblivé video alebo herné aplikácie sa odporúča zvoliť vyhradený model s kratším časom odozvy.

Otázka 5: Aká je životnosť modulu a zhoršenie podsvietenia?

Odpoveď: Pri menovitých prevádzkových podmienkach je modul navrhnutý tak, aby mal životnosť viac ako 30 000 hodín. Zníženie jasu podsvietenia LED je zvyčajne menej ako 10 % v priebehu 10 000 hodín. Odporúča sa vyhnúť sa prevádzke pri maximálnom jase po dlhšiu dobu, aby sa predĺžila životnosť podsvietenia.

Otázka 6: Podporuje dotykovú funkciu?

Odpoveď: Tento model je modul určený len na zobrazenie a nemá integrovanú funkciu dotyku. Môžeme však poskytnúť zodpovedajúce odporové alebo kapacitné komponenty dotykovej obrazovky a pomôcť s procesom laminácie. Dotykový displej je potrebné zakúpiť a integrovať samostatne.

Vzorová politika zásobovania

Dostupnosť vzoriek: Vzorky malých dávok 1–10 kusov sú k dispozícii na hodnotenie a testovanie zákazníkom.

Zahrnutá dokumentácia: Každý vzorový balík obsahuje:

• Kompletný produktový list

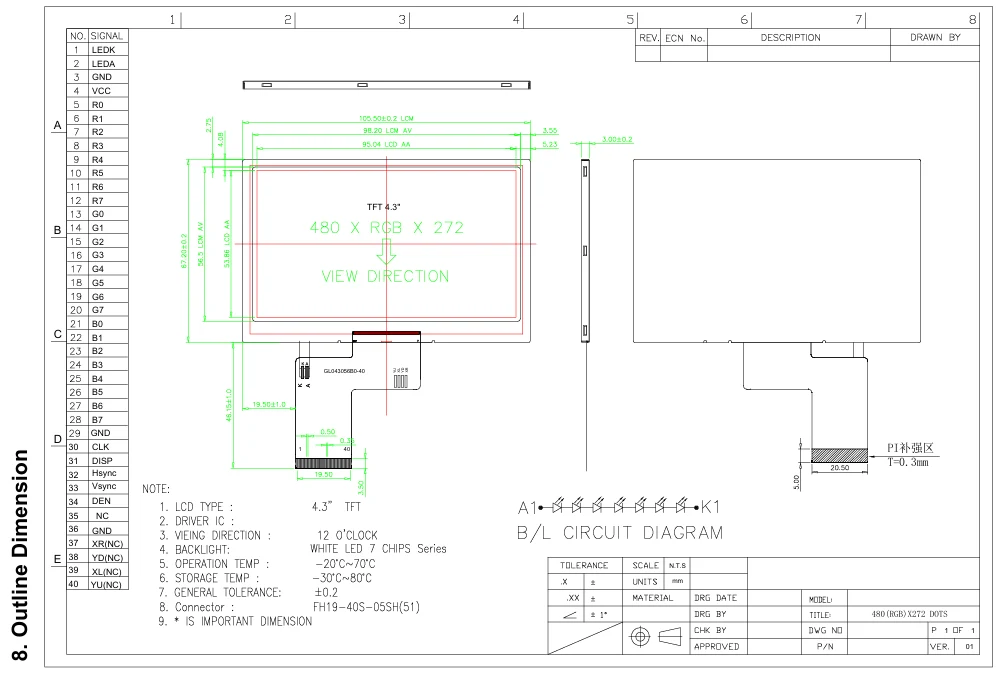

• Mechanické výkresy (súbory CAD vo formátoch DXF/STEP)

• Definície kolíkov a schéma elektrického zapojenia

• Odporúčané načasovanie inicializácie a konfiguračný kód registra

• Bezpečná prevádzka a smernice ESD ochrany

Vzorové odporúčania na hodnotenie

Pred vyžiadaním vzoriek sa uistite, že váš technický tím má nasledujúce možnosti:

• Riadiaca schopnosť: Schopnosť poskytnúť 3,2V logické napájanie a 12–16V LED podsvietenie modulu

• Kompatibilita rozhrania: Základná doska systému môže obsahovať 40-kolíkový konektor FH19‑40S‑0.5SH(51) alebo ekvivalentné riešenie adaptéra

• Podpora signálu: Hlavný riadiaci čip môže vydávať RGB 24-bitové alebo 16-bitové signály paralelného rozhrania

• Tepelné aspekty: Vo vnútri zariadenia je vyhradený dostatočný priestor na odvod tepla

🔧 Rozsah profesionálnej technickej podpory

Základná technická podpora (poskytovaná bezplatne)

Priamym zákazníkom ponúkame nasledujúcu profesionálnu technickú podporu týkajúcu sa LCD modulov:

1. Špecifikácie a poradenstvo v oblasti integrácie

• Interpretácia elektrických charakteristík modulu a odporúčaní pre návrh napájacieho zdroja

• Mechanická inštalácia a analýza konštrukčnej kompatibility

• Návod na spájkovanie konektorov a procesy montáže káblov

• Odporúčania pre hodnotenie prispôsobivosti prostredia (teplota/vlhkosť).

2. Technická dokumentácia IC vodiča

• Kompletný údajový list pre IC ovládača ILI6485

• Príklady podrobnej konfigurácie registrov a inicializačných sekvencií

• Analýza parametrov časovania rozhrania a odporúčania zhody

• Referenčná schéma pre korekciu gama farieb

3. Návod na ladenie optického výkonu

• Metódy a normy testovania rovnomernosti jasu

• Návrhy na optimalizáciu charakteristík pozorovacieho uhla v skutočných inštaláciách

• Smery nastavenia pre kontrast a farebný výkon

• Testovacie a hodnotiace schémy doby odozvy

4. Podpora overovania spoľahlivosti

• Odporúčané podmienky a cykly testu horenia

• Návrh a odporúčania ESD ochrany

• Skúšobné metódy teplotného cyklu

• Kľúčové body pre dlhodobé hodnotenie prevádzkovej spoľahlivosti

Odpoveď technickej podpory

• Čas odozvy: Technické otázky zodpovedané do 24 hodín v pracovných dňoch

• Komunikačné metódy: Podpora prostredníctvom e-mailu, telefónu a online stretnutí pre hĺbkovú technickú výmenu

• Dokumentácia: Všetky technické dokumenty poskytnuté v čínštine a angličtine

• Knižnica často kladených otázok: Knižnica riešení pre bežné problémy s integráciou je vytvorená pre zákazníkov
