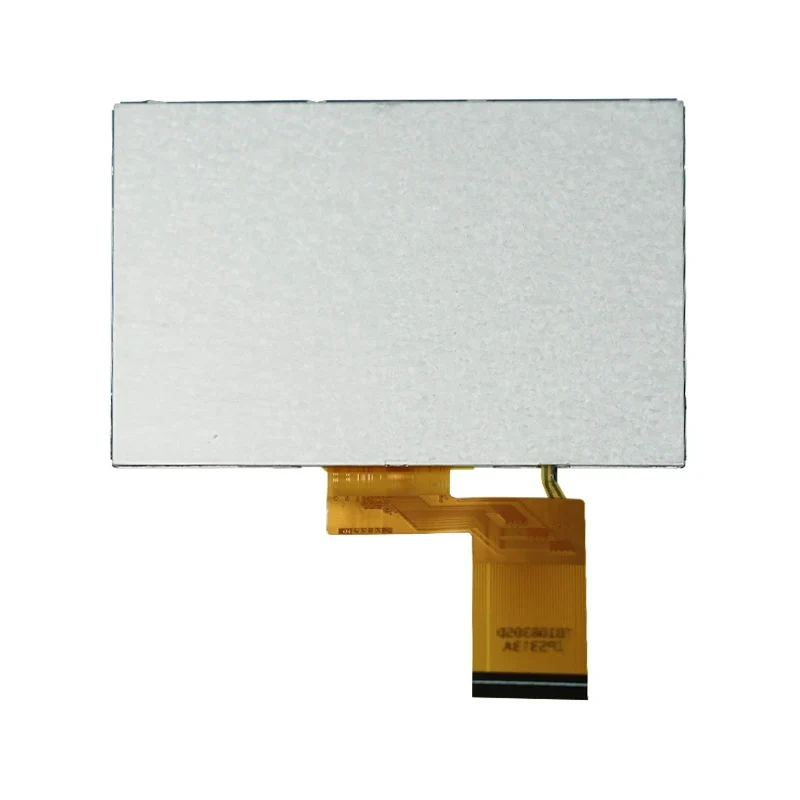

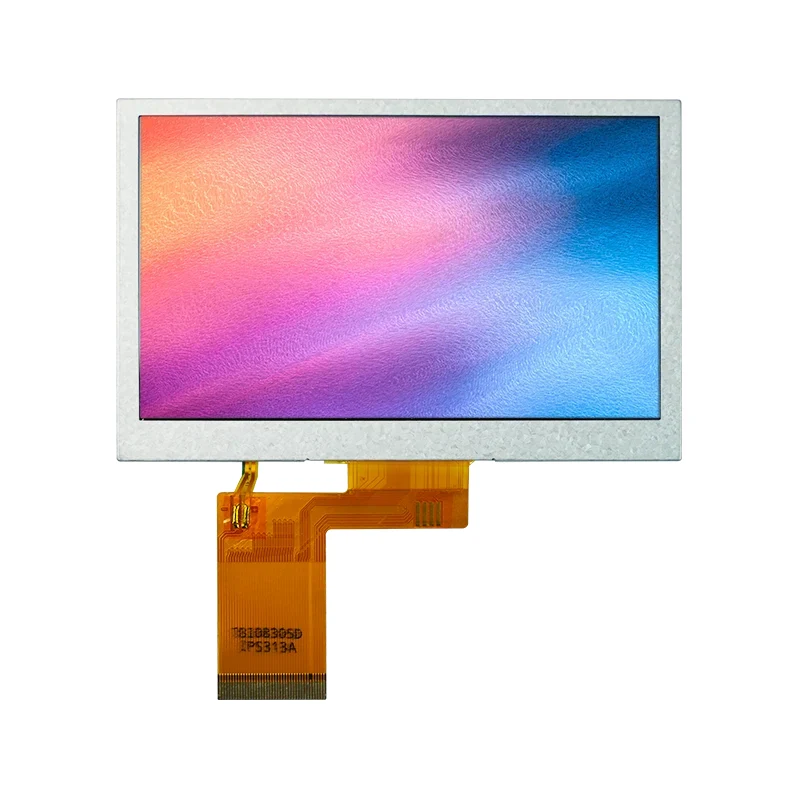

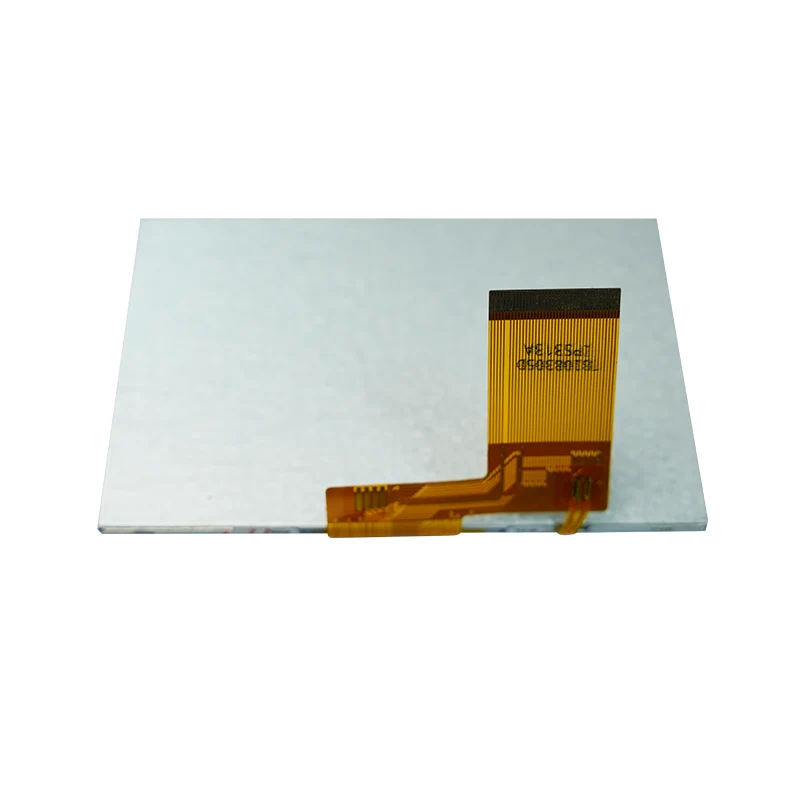

Modul 4,3' RGB rozhrania IPS TFT LCD

Hlavné schopnosti:

• Zobrazenie dynamických obrázkov, textu a grafických používateľských rozhraní (GUI)

• Podpora rozlíšenia 480 × 272 zaisťuje jasný a čitateľný obsah

• Priame pripojenie k hlavnému riadiacemu čipu cez RGB rozhranie, zjednodušujúce integráciu systému

• Podsvietenie s vysokým jasom (typická hodnota 620 cd/m²) zaisťuje viditeľnosť v prostredí so silným osvetlením

• Dizajn s nízkou spotrebou energie predlžuje životnosť batérie zariadenia

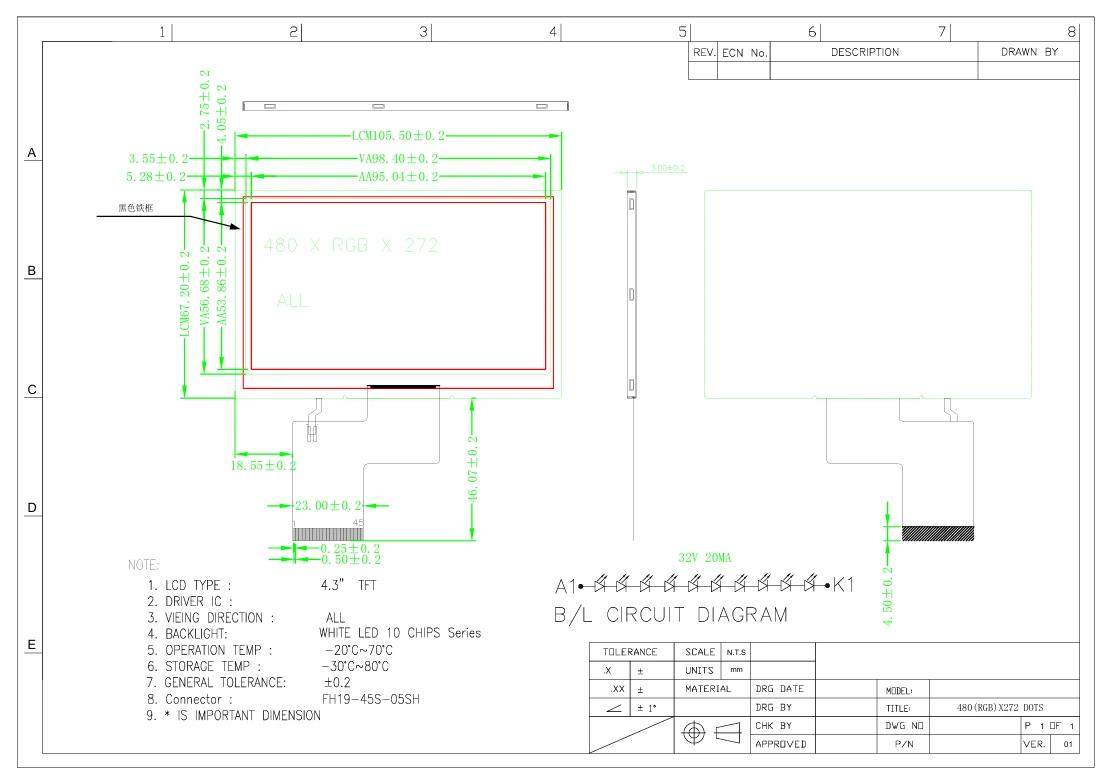

Špecifikácia modulu Tianfu prispôsobeného 4,3' RGB rozhrania IPS TFT LCD obrazovky

Podrobnosti o module Tianfu 4,3' RGB IPS TFT LCD obrazovky

Tento 4,3-palcový RGB modul IPS TFT LCD obrazovky je široko používaný vo viacerých odvetviach vďaka svojej kompaktnej veľkosti, vysokému jasu a odolnosti.

Tu sú niektoré typické scenáre aplikácií a príklady prípadov:

Priemyselná automatizácia a riadiace systémy

• Prípad: Používa sa v termináloch na monitorovanie výrobnej linky na zobrazenie výrobných údajov a stavu zariadenia v reálnom čase. Pri silnom okolitom svetle zabezpečuje vysoký jas podsvietenia operátorom jasné čítanie informácií.

• Výhody: Širokoteplotná prevádzka (-10°C~60°C) vyhovuje pracovnému prostrediu; rýchla doba odozvy (40 ms) podporuje dynamické aktualizácie.

Lekárske vybavenie

• Puzdro: Integrované do prenosných lekárskych diagnostických prístrojov, ako sú glukomery alebo elektrokardiografy (EKG) na zobrazenie údajov pacienta a grafických výsledkov.

• Výhody: Vysoký kontrastný pomer (1000:1) zlepšuje čistotu obrazu, čo pomáha zdravotníckemu personálu robiť presné rozhodnutia; nízka spotreba energie predlžuje dobu chodu zariadenia.

Spotrebná elektronika

• Puzdro: Používa sa v ovládacích paneloch inteligentnej domácnosti na zobrazenie teploty, vlhkosti a ovládacích rozhraní zariadení.

• Výhody: Rozhranie RGB podporuje bohaté farby na zlepšenie interakcie používateľa; malá rozteč pixelov (0,198 mm) poskytuje vynikajúcu kvalitu obrazu.

Automobilové a dopravné systémy

• Puzdro: Používa sa v informačno-zábavných systémoch alebo displejoch na zadných sedadlách na prezentáciu navigačného a mediálneho obsahu.

• Výhody: Konštrukcia odolná voči vibráciám (založená na robustnej štruktúre TFT) tlmí vibrácie vozidla; normálne čierny režim znižuje odlesky v tmavom prostredí.

Vstavaný vývoj a vzdelávanie

• Prípad: Používajú ho študenti a inžinieri na prototypovanie, ako sú ovládacie rozhrania robotov alebo displeje zariadení IoT.

• Výhody: Jednoduché rozhranie (CLK, HSYNC atď.) pre jednoduché pripojenie k bežným mikrokontrolérom (napr. STM32, Raspberry Pi).

• Rozšírené aplikácie: POS terminály, bezpečnostné monitorovacie displeje, inteligentné prístrojové panely atď.

Zozbierali sme spätnú väzbu od výrobcov z rôznych odvetví, aby sme komplexne vyhodnotili skutočný výkon tohto zobrazovacieho modulu. Upozorňujeme, že skúsenosti sú založené na špecifikáciách a typických aplikáciách a môžu sa líšiť v závislosti od konkrétneho prostredia používania.

Vizuálny výkon

• Jas a čitateľnosť: Používatelia uvádzajú, že podsvietenie 620 cd/m² je dostatočne jasné pre vonkajšie alebo jasne osvetlené vnútorné prostredie, čo zabezpečuje jasnú viditeľnosť obsahu. Typický kontrastný pomer 1000:1 prehlbuje čiernu a rozjasňuje bielu, čím umocňuje celkový vizuálny zážitok.

• Farebný výkon: S farebným rozsahom pokrývajúcim 40%~50% (CIE1931) je reprodukcia farieb realistická, vďaka čomu je vhodná na zobrazovanie máp a obrázkov. Farebná škála však môže byť obmedzená pre aplikácie profesionálneho grafického dizajnu.

• Čas odozvy: Typický čas odozvy 40 ms je dostatočný pre väčšinu statického a dynamického obsahu. Zatiaľ čo pri rýchlom prehrávaní videa môže dôjsť k miernemu rozmazaniu pohybu, je veľmi vhodný pre priemyselné ovládanie a nevysokorýchlostné herné scenáre.

Integrácia a jednoduché použitie

• Kompatibilita rozhrania: 24-bitové rozhranie RGB je široko podporované, pričom používatelia hlásia jednoduchú integráciu so systémami ARM Cortex-M alebo Linux. Riadiace signály (ako DEN, DISP) zjednodušujú konfiguráciu časovania.

• Správa napájania: Široký rozsah vstupného napätia (VCC 2,65~3,3V) umožňuje flexibilné napájanie, čím sa znižuje potreba externej regulácie. Nameraná spotreba energie je relatívne nízka, čo prispieva k energetickej účinnosti.

• Veľkosť a inštalácia: Kompaktný 4,3-palcový dizajn sa dobre hodí do priestorovo obmedzených zariadení. Aktívna plocha displeja 95,04 mm × 53,86 mm optimalizuje pomer obrazovky k telu.

Prispôsobivosť k životnému prostrediu

• Teplotný výkon: Funguje stabilne v rozsahu -10°C~60°C a používatelia nepotvrdzujú žiadne abnormality zobrazenia pri použití vo vonkajších zariadeniach. Teplotný rozsah skladovania -20°C~70°C zaisťuje bezpečnosť pri preprave a skladovaní.

• Odolnosť: Panel TFT a IC ovládača SC7283 poskytujú spoľahlivú prevádzku bez hlásených porúch v priemyselných prostrediach s vibráciami.

• Súhrn recenzií klientov: "Tento displej ponúka vysokú hodnotu za peniaze, dostatočný jas a jednoduchú integráciu. Dokonale zodpovedá našim požiadavkám na náš projekt displeja vo vozidle. Čas odozvy je prijateľný a odozva popredajného servisu je tiež rýchla."
