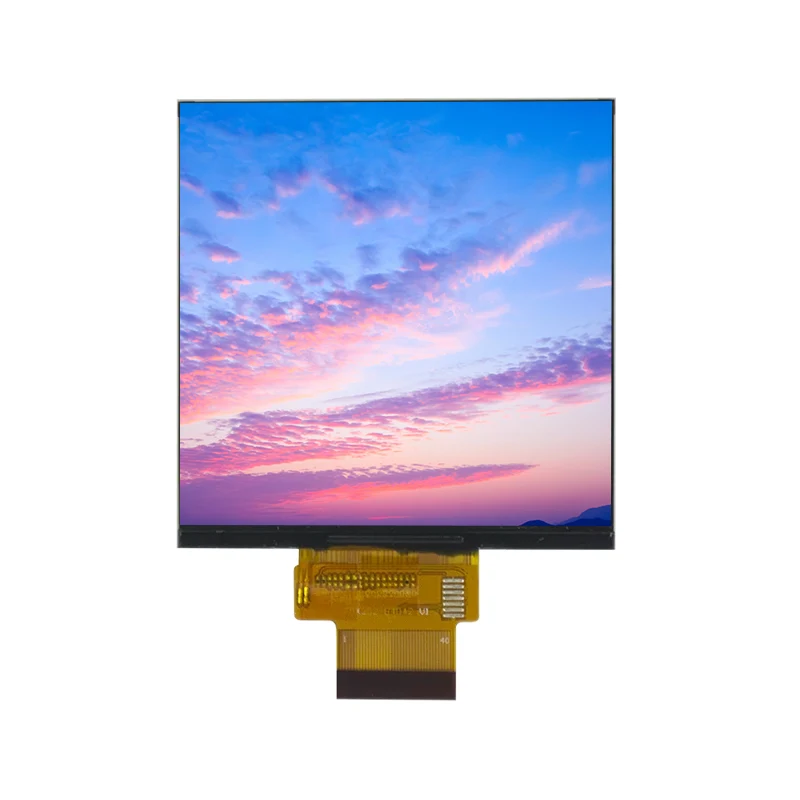

3,97 'Industrial IPS TFT LCD Screen Modul

Typ modulu

3,97-palcový IPS TFT (A-Si)

Rozlíšenie

480 × 800 (WVGA)

Typ rozhrania

Mipi

Hĺbka farieb

Farby 16,7 m

Ic

ST7796U

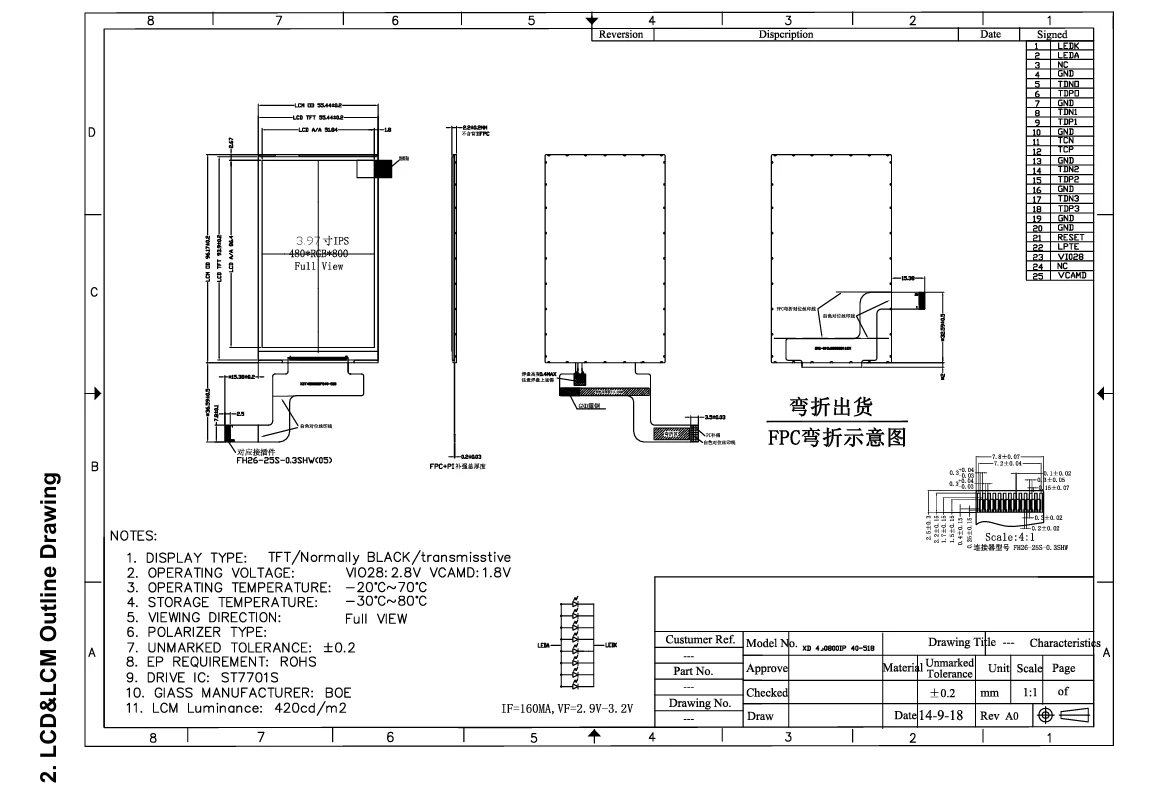

Mechanické rozmery

55,44 × 96,17 × 2,2 mm

Aktívna oblasť

51,84 × 86,4 mm

Prevádzková teplota

-20 ° C až +70 ° C

Úložisko

-30 ° C až +80 ° C

Elektrické špecifikácie

Systémové napätie (VDD)

2,5–3,6 V

Brána TFT na napätí (VGH)

11,5–17 V

TFT GATE OFF OFF (VGL)

-12–7,6 V

LED vpred napätie

24,8 V (3,1V × 8 LED)

LED vpred aktuálny

160 mA

Elektrooptické charakteristiky

Jas (LCM Sveted)

450 CD / m²

Uhol prezerania (CR> 10)

Horizontálne/vertikálne: 80 ° –85 °

Kontrastný pomer

550: 1 (min) - 800: 1 (typ)

Čas odozvy (TR + TF)

35 ms (typ)

Priepustnosť

3,34% - 3,93%

Testy spoľahlivosti

Vysoká teplota

80 ° C, 240 hodín

Tepelný šok

-40 ° C↔ 85 ° C, 100 cyklov

Ochrana ESD

Kontakt ± 4 kV / vzduch ± 8 kV
