3.5 'Modul obrazovky IPS TFT LCD

Presný modul obrazovky TFT LCD LCD s presnosťou 3,5 'priemyselného riadenia. Vlastnosti rozlíšenia 320 x RGB x 240, ultra tenké zóny (0,3 ± 0,03 mm) a ± 0,2 mm dimenzionálna presnosť. Optimalizované pre smerovanie voľného sledovania s prísnymi špecifikáciami zarovnania skla BL. 3.5 'Industrial Control IPS TFT LCD Screen Modul je ideálny pre integráciu displeja s vysokou presnosťou.

Odoslať dopyt

Popis produktu

Podpora malých skúšobných objednávok a návrhy vlastných firmvérových/rozhraní, výroba modulu LCD Modul TFT LCD, TianFU zaisťuje plynulú integráciu do inteligentných ovládacích prvkov/prenosných nástrojov, podporovaných 12-mesačnou zárukou.

V funkciách na sklade

1. Vysoká presnosť konštrukcie

Prísne rozmerové tolerancie v rámci ± 0,2 mm Zabezpečia spoľahlivé prispôsobenie a integrácia.

2.Ptimizovaný 3,5 "displej

3,5 'Industrial Control IPS TFT LCD Screen Modul je vybavený panelom LCD s rozlíšením 320 × RGB × 240 pre jasný vizuálny výkon.

3.ultra-tenká dizajnérska zóny

Kritické oblasti dosahujú pozoruhodne tenké profily až na 0,3 ± 0,03 mm.

4. Zamestnanie a montáž

3.5 'Priemyselné riadenie IPS TFT LCD Screen Modul umožňuje bezplatný smer sledovania a obsahuje presné špecifikácie zo skla-Blu-Blu (0,59 mm/1,35 mm).

Špecifikácia

Typ modulu	3,5-palcový Tft
Rozlíšenie	320 × RGB × 240
Rozhranie	24-bit RGB / Serial RGB / CCIR656 / CCIR601
Film (film ITO)	Matný anti-Newtonový krúžok, hrubý 0,188 mm, odpor s listom: 350 ~ 500 Ω
Ic	HX8238D
Mechanické rozmery	76,90 × 63,9 × 3,26 mm
Aktívna oblasť	70,08 × 52,56 mm
Prevádzková teplota	-10 ° C ~ +60 ° C
Úložisko	-20 ° C ~ +70 ° C
Tvrdosť	≥ 3H
Čas odozvy	≤ 15 ms
Odpor obvodu (x)	150 - 550 Ω (strana filmu)
Odpor obvodu (y)	450 - 1100 Ω (sklenená strana)
Kľúčové rozmery	AA (aktívna oblasť): 55,20 x 96,65 mm OD (obrys): 66,80 x 105,40 mm Lepidlo VA (Oblasť pozorovania): 57,9 x 99,4 mm Adhézne OD (obrys): 66,40 x 105,00 mm
Napájanie	3,3 V (rozsah 2,6-3,6 V)
Dodržiavanie životného prostredia	ROHS v súlade
Testy spoľahlivosti	• Skladovanie vysokej teploty: 80 ° C/96H • Skladovanie s nízkym teplotám: -30 ° C/96H • Tepelná cyklistika: -30 ° C↔+80 ° C • ESD: ± 8 kV vzduch /± 4 kV kontakt • Vibrácie: 10–150 Hz, 100 m/s²

Podrobnosti

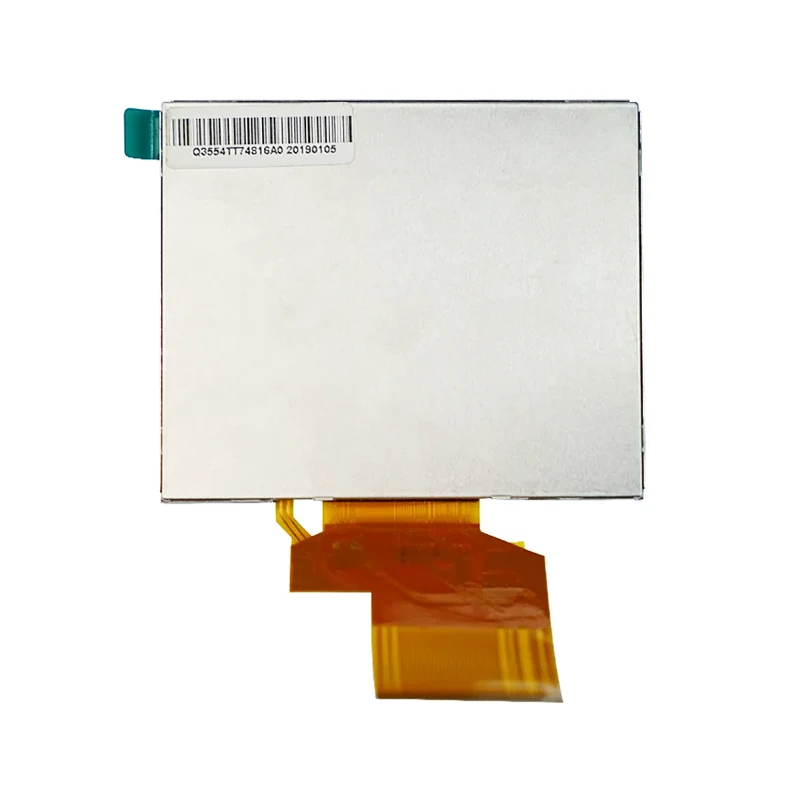

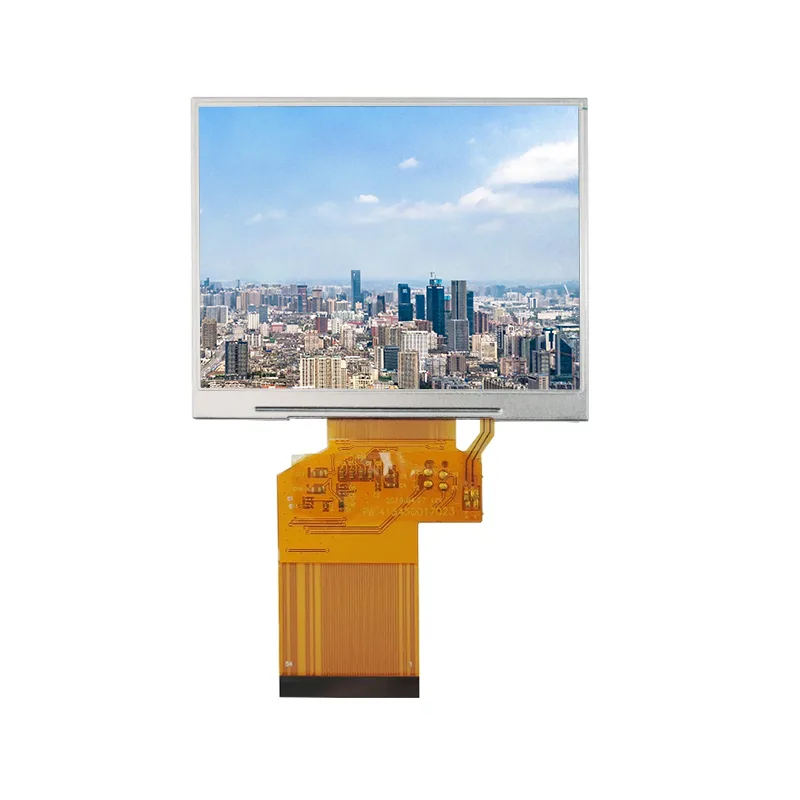

3.5' Industrial Control IPS TFT LCD Screen Module

Aplikácia

Vedúci čas Tianfu

Štandardné výrobky		Prispôsobené výrobky
Množstvo	Doba dodania	Prispôsobenie	Doba dodania
1-30 ks	Okamžite	B/l & fpc & tp	do 5 týždňov
31-100 počítačov	1 týždeň	B/l & fpc & tp	do 5 týždňov
101-500 ks	do 2 týždňov	B/l & fpc & tp	do 5 týždňov
501-1 000 ks	do 3 týždňov	B/l & fpc & tp	do 5 týždňov
1001-5 000 ks	do 3 týždňov	BL & FPC & TP	do 6 týždňov
5 000+ počítačov	do 4 týždňov	BL & FPC & TP	do 6 týždňov
