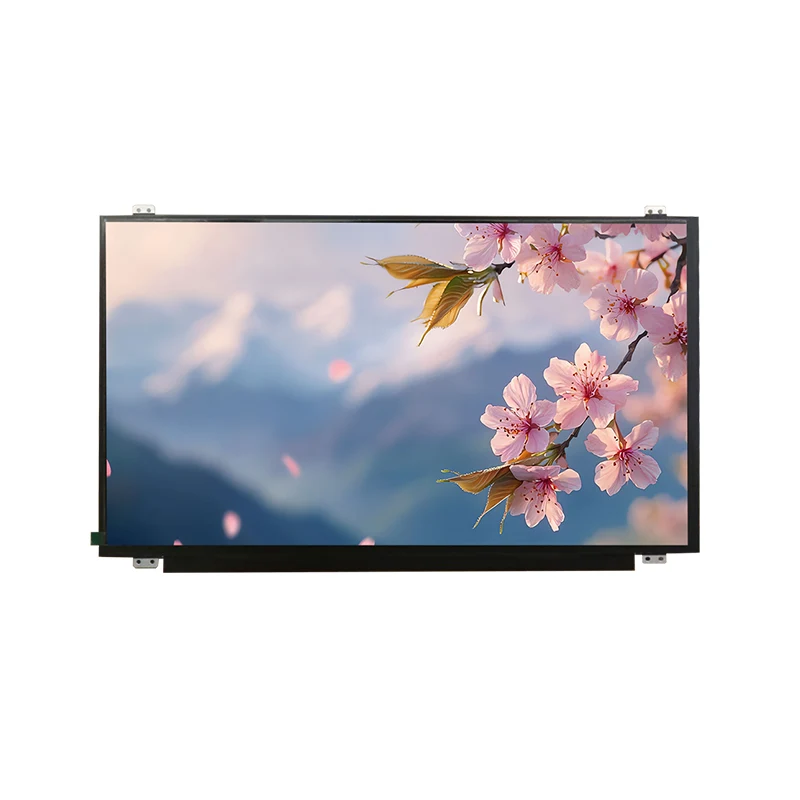

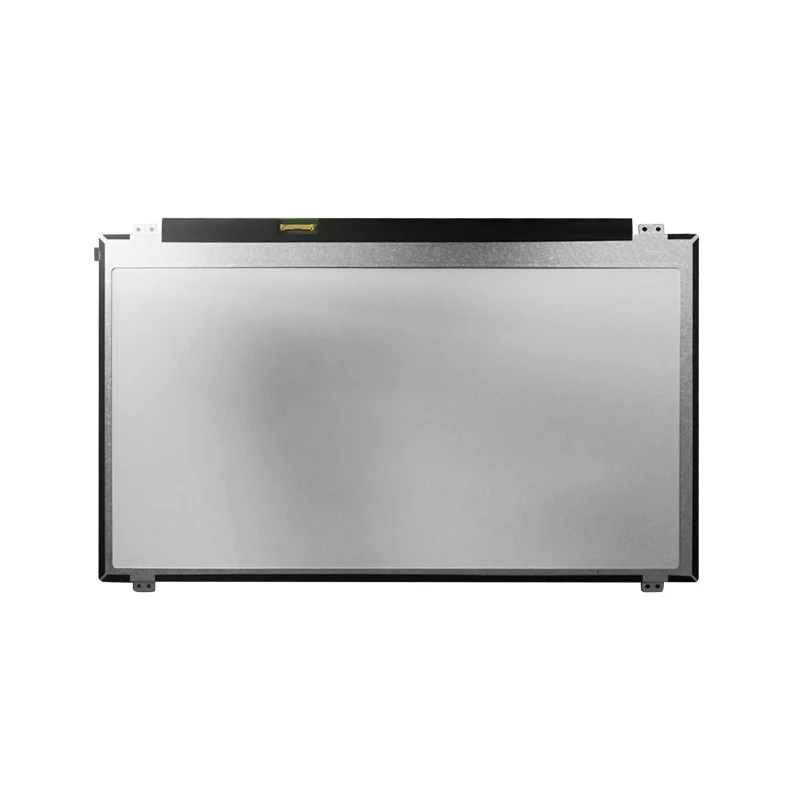

15.6 'HD Wide Temp IPS TFT LCD Screen Modul

Parameter

Špecifikácia

Veľkosť

15,6 palca (TFT-LCD) / aktívna oblasť: 344,16 × 193,59 mm

Rozlíšenie

1920 × 1080 pixelov (vertikálny pruh RGB)

Rozhranie (hlavné)

Konektor: 20455-030E-66 (I-PEX, 30-kolík)
Protokol: 2-pruh EDP 1,2 @2,7 Gbps
Výkon: 3,3 V ± 10% (logika), 7-21V (podsvietenie LED)
Kľúčové kolíky: LANE0/1_P/N, AUX_CH_P/N, BL_ENABLE, HPD, LCD_VCC, LCD_GND

Rozhranie (dotyk)

Nie je uvedené v PDF

Optický

Sveta: 220 CD/m² (typ)
Kontrastný pomer: 1000: 1 (typ)
Uhol prezerania: 89 ° (CR> 10, h/v)
Čas odozvy: 25-35 ms (typ)
Chromaticita (biela): x = 0,313, y = 0,329

Spotreba energie

Logika a ovládač: 0,561W (typ)
Podsvietenie (LED): 12V @180MA (typ)

Elektrické hodnotenie

Napájacie napätie logiky: 3,0–3,6 V
Napätie podsvietenia: 7–21V
Prevádzková teplota: 0–50 ° C
Teplota skladovania: -20–60 ° C

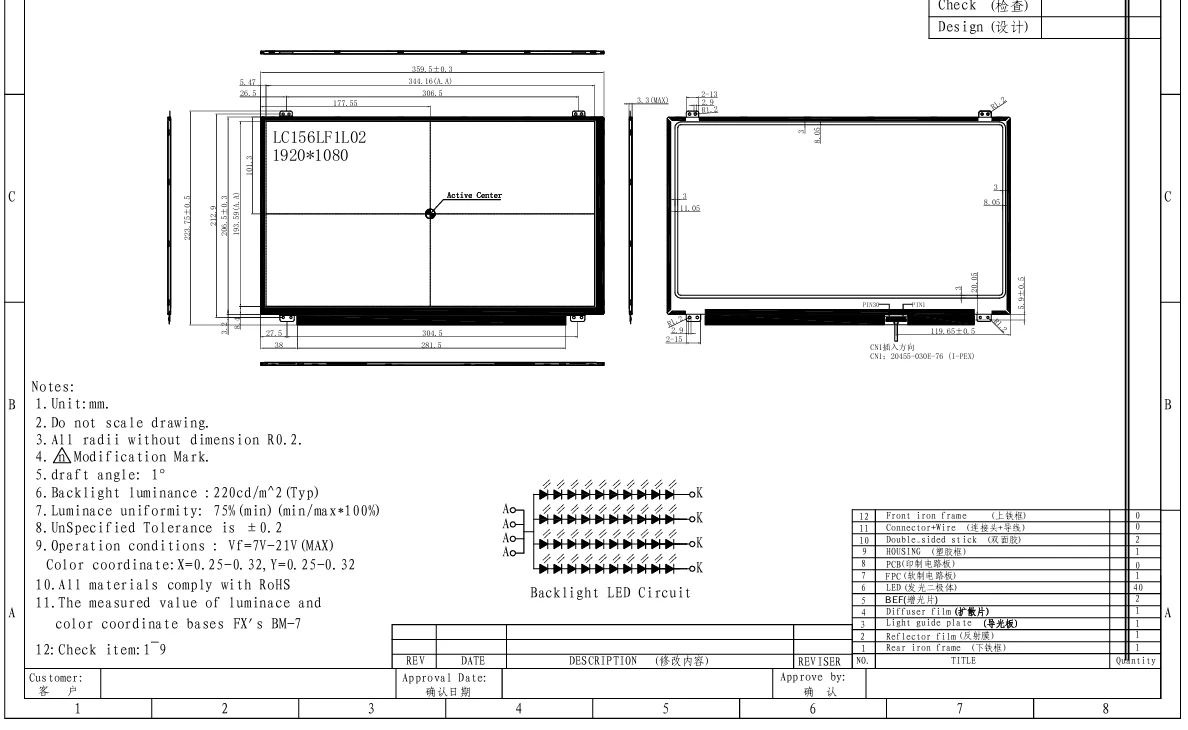

Mechanický

Rozmery (W × H × D): 359,5 × 223,75 × 3,1 mm (typ)
Hmotnosť: TBD

Spoľahlivosť

Skladovanie vysokej teploty: 70 ° C/240h
Skladovanie nízkej teploty: -35 ° C/240h
Test vlhkosti: 50 ° C, 95%RH/240h
