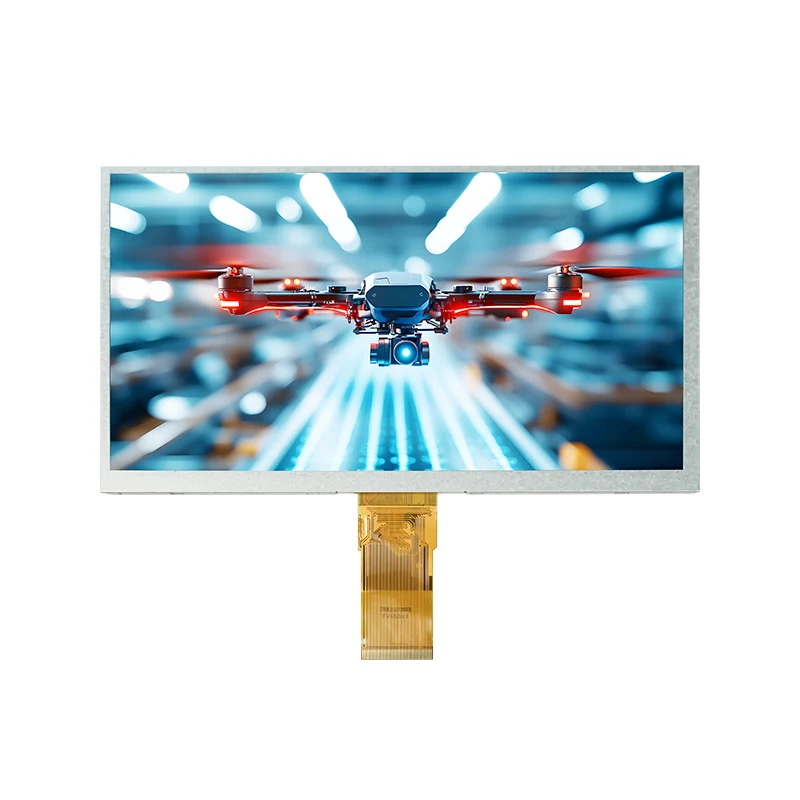

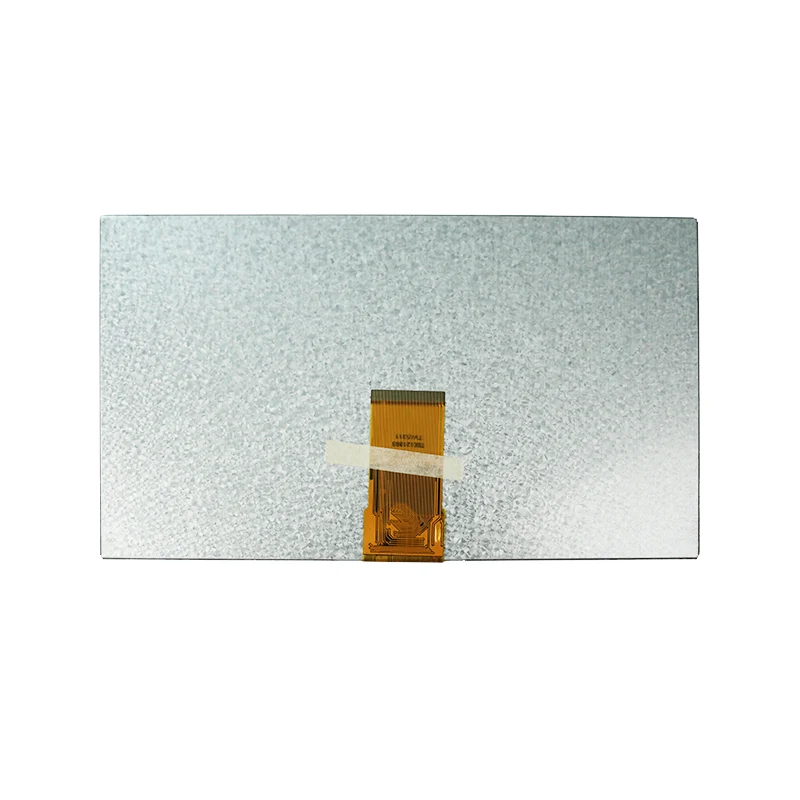

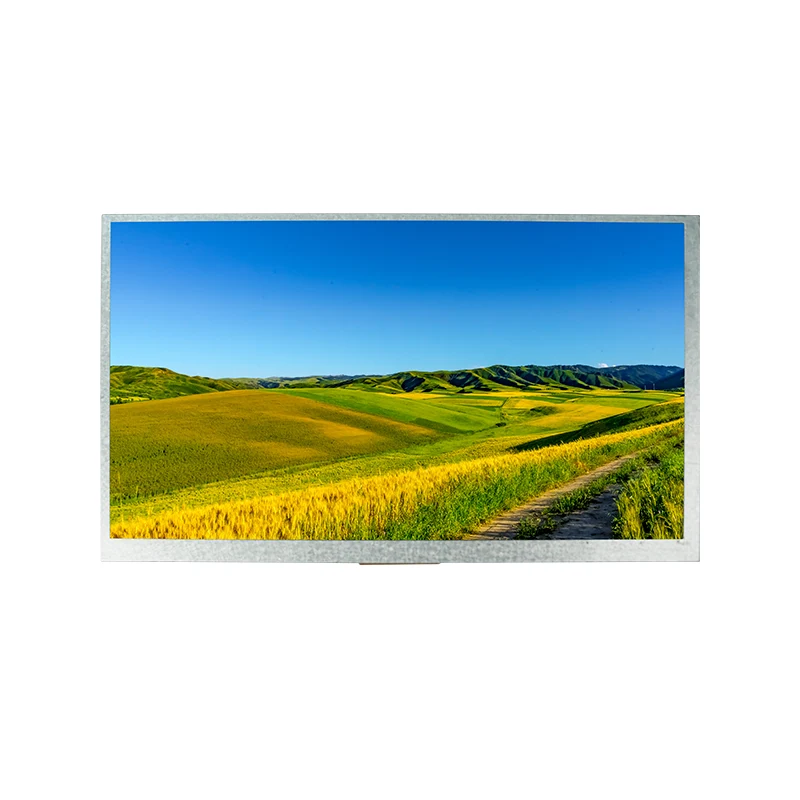

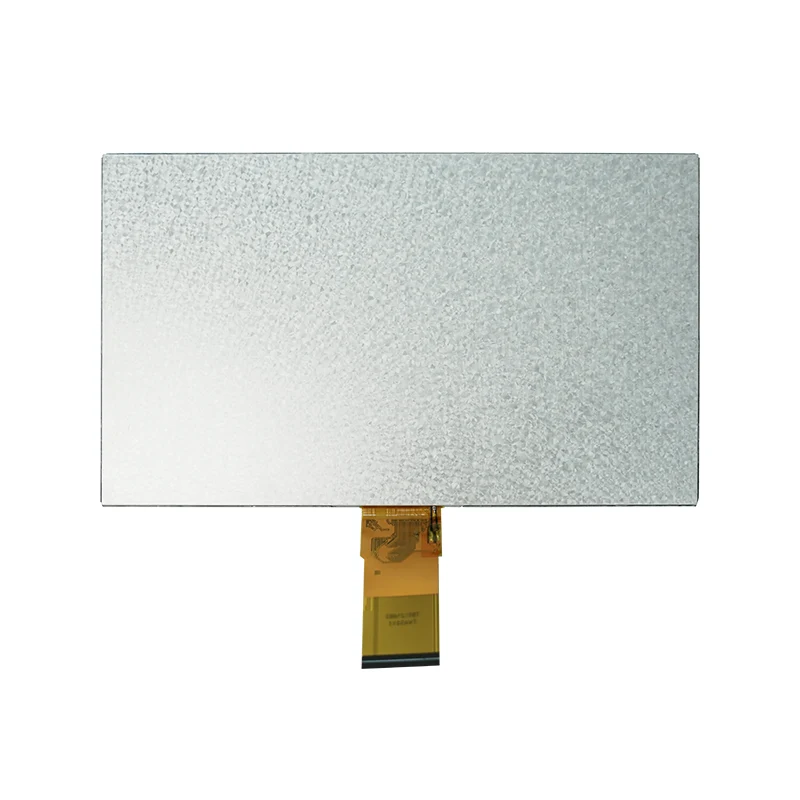

9.0 'HMI Square Tft LCD displeja modul

Základné špecifikácie

Veľkosť

9,0-palcový A-Si TFT-LCD (prenosný)

Rozlíšenie

800 (RGB) × 480 pixelov (RGB-Stripe)

Režim

Normálny biely TN, 6 hodín.

Rozhranie

24-bitové paralelné RGB (rozhranie MPU)

Napájací napätie

Digitálne: 2,8–3,3 V (DVDD)
Analóg: 9,4–9,8 V (AVDD)
Napätie brány: VGH = 17–19 V, VGL = -6,6 ~ -5,4 V

Podsvietenie

Biela LED × 18 (celkový prúd: 120 Ma)

Absolútne maximálne hodnotenie

Prevádzková teplota

-20,0 ℃ ~ 70,0 ℃

Úložisko

-30,0 ℃ ~ 80,0 ℃

Elektrické charakteristiky

Digitálne napájacie napätie (DVDD)

3.0 V (Min) / 3.3 V (Typ) / 3.6 V (Max)

Analógové napájacie napätie (AVDD)

9.4 V (Min) / 9.6 V (Typ) / 9.8 V (Max)

Brána na napätí (VGH)

17 V (Min) / 18 V (Typ) / 19 V (Max)

Brána vypnuté napätie (VGL)

-6.6 V (Min) / -6 V (Typ) / -5.4 V (Max)

Spoločný signál hnacieho elektródy (VCOM)

3.7 V (Typ)

Špecifikácie podsvietenia

LED vpred napätie

9,0 V (typ) / 9,9 V (max)

LED životnosť

20 000 hodín

Osvetlenie

≥ 3 000 CD / m²

Osvetlenie LCM

120 CD / m²

Parametre načasovania (horizontálne)

Frekvencia DCLK

33,3 MHz (typ) / 50 MHz (max)

Horizontálna plocha displeja

800 dclk

Šírka pulzu HS

1 dclk (min) / 48 dclk (typ)

HS zadná veranda

88 dclk

HS predná veranda

40 dclk

Štandardné výrobky

Prispôsobené výrobky

Množstvo

Doba dodania

Prispôsobenie

Doba dodania

1-30 ks

Okamžite

B/l & fpc & tp

do 5 týždňov

31-100 počítačov

1 týždeň

B/l & fpc & tp

do 5 týždňov

101-500 ks

do 2 týždňov

B/l & fpc & tp

do 5 týždňov

501-1 000 ks

do 3 týždňov

B/l & fpc & tp

 do 5 týždňov

1001-5 000 ks

do 3 týždňov

BL & FPC & TP

do 6 týždňov

5 000+ počítačov

do 4 týždňov

BL & FPC & TP

do 6 týždňov
