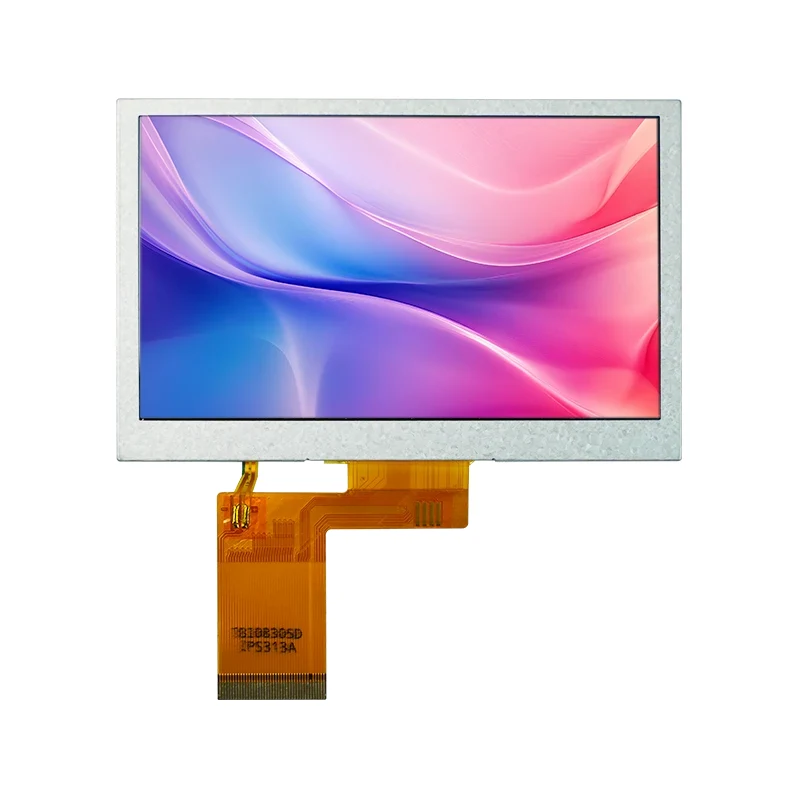

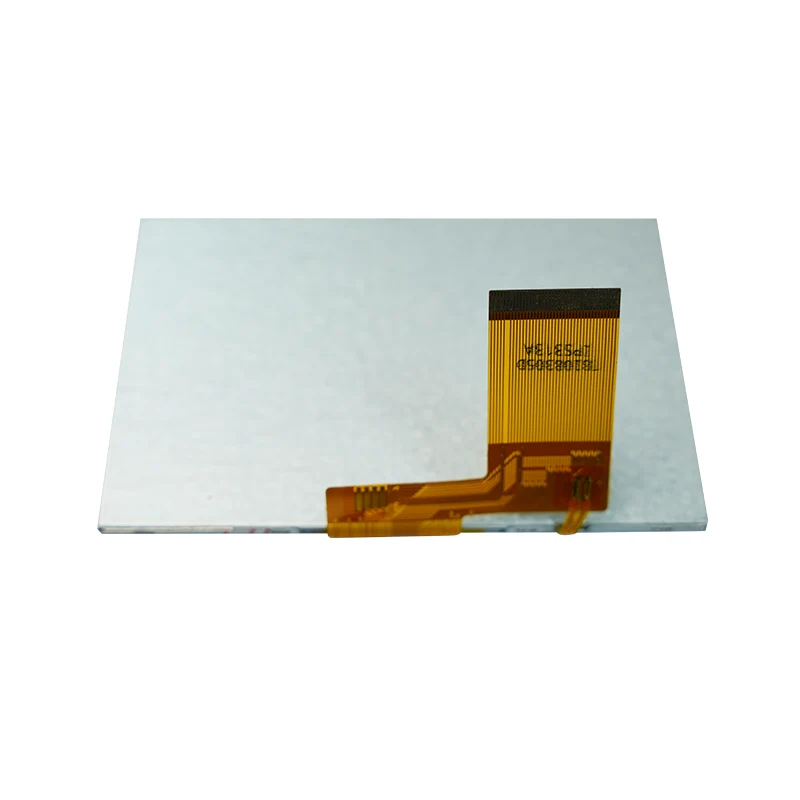

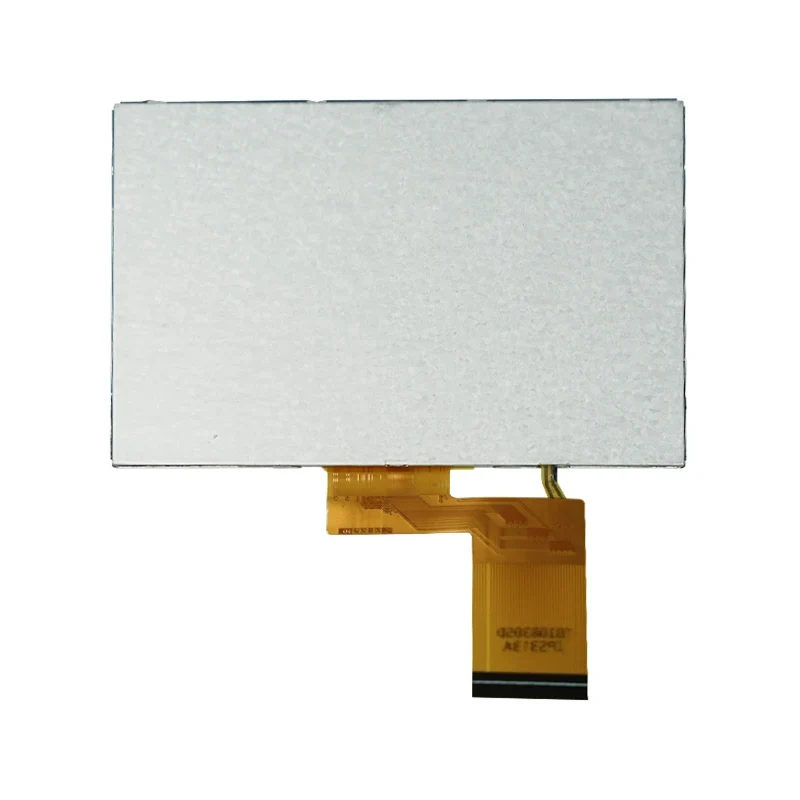

4,3' normálne biely štvorcový TFT LCD displej

Hlavné funkcie a aplikačné scenáre:

• Presný odporový dotyk: Podporuje jednobodový dotyk, ideálny na ovládanie v rukaviciach alebo zadávanie dotykovým perom v priemyselnom prostredí.

• Širokoteplotná prevádzka: Pracuje stabilne od -10°C do +60°C, vhodná do náročných podmienok.

• Efektívna komunikácia SPI: Prijíma rozhranie SPI (CS/SCL/SDA) pre stabilný prenos dát a úsporu zdrojov MCU.

• Všestranný displej: Podporuje plnofarebný RGB displej pre indikáciu stavu, vizualizáciu údajov a používateľské rozhrania.

• Široké oblasti použitia: priemyselné panely HMI, prenosné testovacie zariadenia, systémy displejov vo vozidle a terminály ovládania inteligentných budov.

Špecifikácia modulu Tianfu prispôsobeného 4,3' normálne bieleho štvorcového TFT LCD displeja

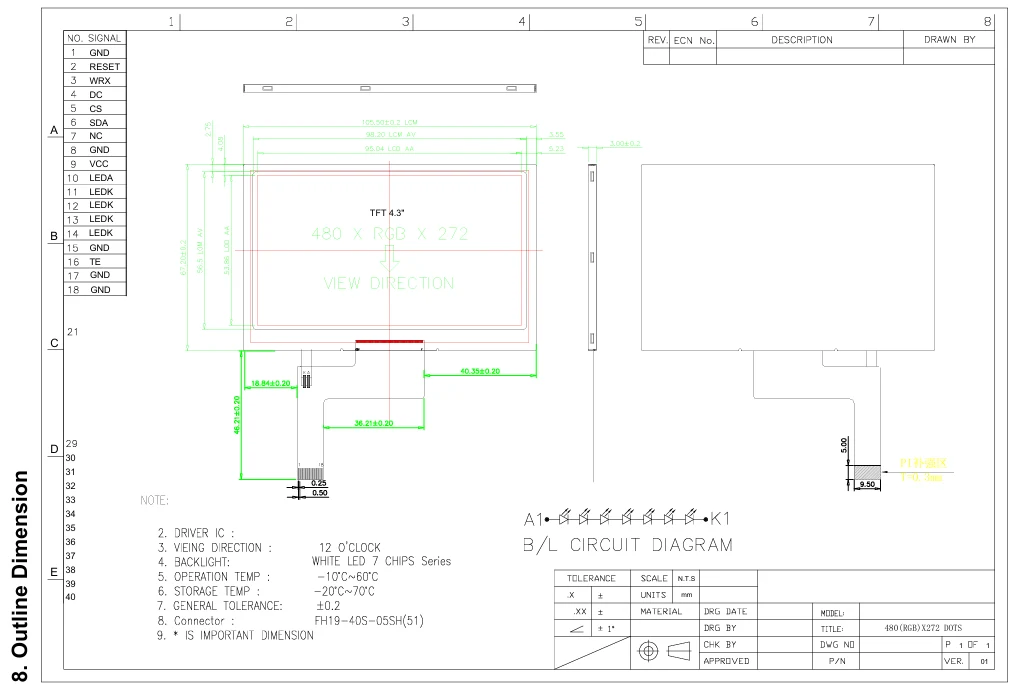

Podrobnosti o module Tianfu 4,3' normálne bieleho štvorcového TFT LCD displeja

Q1: Ktoré hlavné ovládacie čipy tento displej podporuje?

Odpoveď: Tento modul používa štandardné rozhranie SPI a je kompatibilný s väčšinou vstavaných platforiem vrátane STM32, ESP32, Raspberry Pi Pico, Arduino (vyžaduje sa posun úrovne) a rôznymi priemyselnými PLC.

Q2: Aký je rozdiel medzi odporovou dotykovou obrazovkou a kapacitnou dotykovou obrazovkou? Čo je vhodnejšie pre moju aplikáciu?

Odpoveď: Odporová obrazovka funguje na základe snímania tlaku a podporuje dotyk s rukavicami, dotykovými perami alebo akýmkoľvek predmetom, vďaka čomu je vhodnejšia pre priemyselné prostredia, lekárske zariadenia alebo scenáre vyžadujúce presné poklepanie. Kapacitná obrazovka podporuje iba dotyk prstom, ale ponúka možnosť viacerých dotykov. Ak vaša aplikácia vyžaduje ovládanie v rukaviciach alebo môže zahŕňať kontamináciu oleja/vody, spoľahlivejšou voľbou je odporová obrazovka.

Q3: Ako pochopiť parametre uhla pohľadu? Na moje zariadenie sa bude pozerať pod uhlom – bude fungovať?

Odpoveď: Tento modul má horizontálny pozorovací uhol 60°–70° a vertikálny pozorovací uhol 45°–60°, vhodný na sledovanie spredu alebo z malého uhla. Ak vaše zariadenie vyžaduje sledovanie z veľkých uhlov (napr. zboku), odporúčame zvážiť IPS model so širokým pozorovacím uhlom.

Q4: Zahŕňa rozsah prevádzkových teplôt -10°C~60°C vplyv zahrievania podsvietenia?

Odpoveď: Áno, tento teplotný rozsah sa vzťahuje na celkovú prevádzkovú teplotu modulu a už počíta s ohrevom podsvietenia. Pri prevádzke pri extrémnych teplotách sa odporúča testovanie v skutočnom cieľovom prostredí. Otázka 5: Musím si kúpiť ďalšiu dosku ovládača alebo ovládač?

Odpoveď: Toto je integrovaný zobrazovací a dotykový modul, ktorý už obsahuje ovládač displeja a dotykový ovládač. Stačí ho pripojiť k vášmu hlavnému ovládaču cez rozhrania SPI a RGB.

Už 16 rokov sme skúseným výrobcom LCD, kde je kontrola kvality synonymom nášho mena.

• Všetky moduly sa pred odoslaním podrobia 72-hodinovému testovaniu zapálenia a plne parametrickej funkčnej kontrole.

• Používajú sa komponenty priemyselnej kvality v súlade s environmentálnymi normami RoHS.

• Vyrobené v súlade s certifikovaným systémom manažérstva kvality ISO 9001.

Výrobné a testovacie prostredie

• Zmontované v čistých priestoroch triedy 1000, aby sa zabránilo prachu v oblasti displeja.

• Individuálna kontrola mŕtvych pixelov (biela/čierna) a chýb čiar.

• Kalibrácia linearity dotykovej obrazovky a overenie funkčnosti.

Záväzok spoľahlivosti

• MTBF 20 000 hodín na základe údajov testovania typického prevádzkového prostredia.

• 12-mesačná záruka na chyby materiálu a spracovania.

• Podpora správ o teste spoľahlivosti pre objemové objednávky.

Naša podpora je navrhnutá tak, aby bola bezproblémová a proaktívna. Nie sme tu len preto, aby sme riešili problémy, ale aby sme zabezpečili, že vaše operácie nikdy nepreskočia.

Systém technickej podpory

Technická dokumentácia: K dispozícii sú kompletné dátové listy, aplikačné poznámky a referenčné návrhy.

Rýchla odpoveď: Technické otázky sú zodpovedané do 24 hodín v pracovných dňoch.

Služby prispôsobenia: Podporuje sa obmedzené prispôsobenie, ako je dĺžka FPC, typ konektora a nastavenie podsvietenia.

Záručná politika

Záručná doba: 12 mesiacov od dátumu prevzatia.

Pokrytie: Abnormality displeja, poruchy dotyku a poruchy rozhrania spôsobené neľudskými faktormi.

Proces opravy: Poskytnite popis poruchy → Potvrdenie technickej podpory → Zabezpečte opravu alebo výmenu.

Logistika a dodávka

Štandardné balenie: Antistatická taška + vlastný blister + kartón odolný voči nárazom.

Prebiehajúca služba

Stabilná dodávka: Zaručená stabilita dodávky počas celého životného cyklu produktu.

Upgrade Path: Odporúčania pre inovácie kompatibilných produktov.

Aktualizácie zdrojov: Pravidelné aktualizácie technickej dokumentácie a knižnice FAQ.
