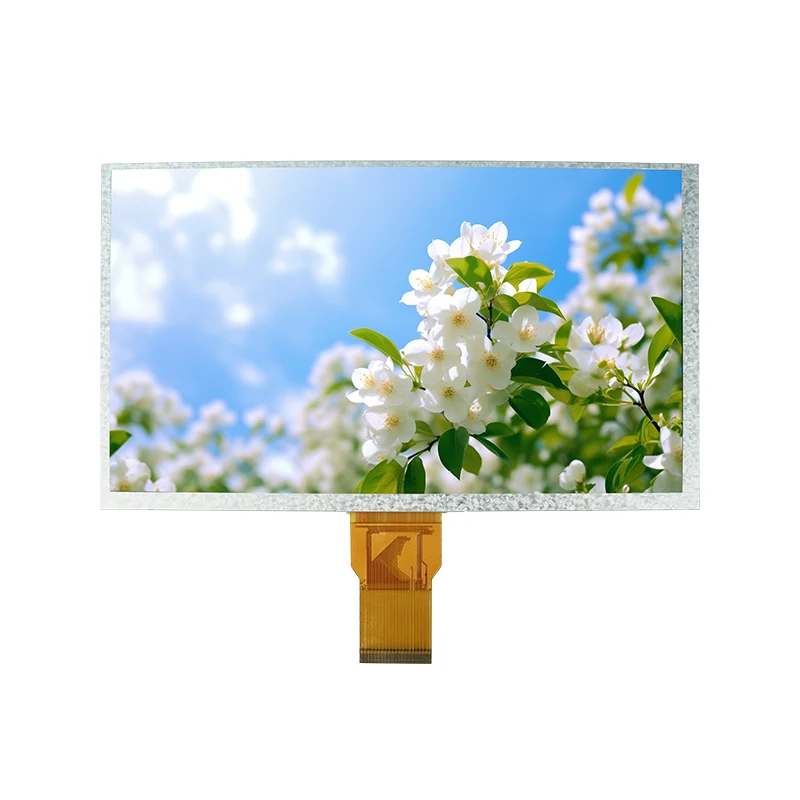

9,0-palcový modul TN TFT LCD s vysokou svetelnosťou

Kľúčové vlastnosti

• Vynikajúca čistota: 9,0-palcový TFT-LCD s rozlíšením pruhov RGB 800 × 480 a technológiou Normal White TN pre ostrý obraz s vysokým kontrastom.

• Odolná spoľahlivosť: Bezchybne funguje pri extrémnych teplotách (-20 ℃ až 70 ℃), ideálne pre priemyselné a vonkajšie aplikácie.

• Bezproblémová integrácia: 24-bitové paralelné rozhranie RGB a balenie COG zaisťujú kompaktný, ľahký dizajn s všestrannou kompatibilitou.

• Energetická účinnosť: Mimoriadne nízka spotreba energie s optimalizovaným 18-LED podsvietením (celkový prúd 120 mA).

• Robustná flexibilita napájania: Podporuje široké rozsahy napätia (digitálne: 2,8–3,3 V, analógové: 9,4–9,8 V, brána: ±5,4–19 V) pre stabilný výkon v drsných podmienkach.

Technická Špecifikácie

 Podrobnosti

Aplikácie a priemyselné riešenia

Inžinieri a tímy obstarávateľov si vyberú tento 9,0-palcový TN TFT LCD modul, keď potrebujú vyriešiť špecifické aplikačné výzvy:

• Priemyselné ovládacie panely:Potrebujete displej, ktorý funguje konzistentne v neklimatizovanom továrenskom prostredí? Široká prevádzková teplota -20 °C až 70 °C a štruktúra COG (Chip-on-Glass) poskytujú robustnú nepretržitú prevádzku pre automatizáciu továrne a systémy HMI.

• MZdravotnícke monitorovacie zariadenia:Máte obavy z energetických a priestorových obmedzení v prenosnom klinickom zariadení? Optimalizované 18-LED podsvietenie (celkový prúd 120 mA) výrazne predlžuje životnosť batérie pre ručné lekárske prístroje bez kompromisov v čistote textu na displeji.
• Rozhrania inteligentnej domácnosti a IoT:Hľadáte kompaktný displej s tenkým profilom, ktorý zjednoduší rozloženie hardvéru? Štandardné 24-bitové paralelné RGB rozhranie a ľahký dizajn umožňujú bezproblémovú integráciu do inteligentných zariadení, systémov kontroly prístupu a bezpečnostných interkomov, čím sa urýchli váš čas uvedenia na trh.
• Vnútorné servisné terminály a predajné automaty:Hľadáte vysokovýkonný a zároveň cenovo výhodný displej pre vnútorné predajne? Jas 120 cd/m² a cenovo výhodná technológia WVGA TN poskytujú jasnú viditeľnosť s vysokým kontrastom pre vnútorné kiosky na predaj lístkov, predajné automaty a stolové testovacie prístroje.

Popredajná podpora a technické služby

Tianfu Display stojí za každým 9,0" TN TFT LCD modulom s komplexnou technickou podporou a prémiovými popredajnými službami. Neposielame len zobrazovacie komponenty – zaisťujeme, že vaša hardvérová integrácia bude úspešná od štádia prototypu až po sériovú výrobu.

Záručné krytie a záruka kvality

• 12-mesačná štandardná záruka:Plne pokrýva výrobné chyby, poruchy podsvietenia a anomálie displeja za normálnych prevádzkových podmienok.
• Možnosti predĺženej záruky:Dostupné pre objemové veľkoobchodné objednávky alebo kritické priemyselné aplikácie – kontaktujte náš technický predajný tím pre prispôsobené plány pokrytia.

B2B inžinierstvo a služby prispôsobenia

1. Prispôsobenie FPC a rozhrania:Dĺžka, tvar a definície kolíkov flexibilného tlačeného obvodu (FPC) môžu byť prispôsobené tak, aby vyhovovali dizajnu vášho krytu.
2. Ladenie podsvietenia a jasu:Podporujte vylepšenia vysokého jasu (až 1000 /cd/m2) pre požiadavky na čitateľnosť vonku alebo prispôsobenú životnosť LED.
3. Integrácia dotykového panela:Bezproblémová kompatibilita s viacdotykovými riešeniami odporového dotykového panela (RTP) alebo projektovaného kapacitného dotykového panela (PCAP).

Technická podpora a technická pomoc

1. Predpredajné inžinierske konzultácie:Naši inžinieri pred dodaním vzorky posúdia vaše požiadavky na aplikáciu, operačné prostredie a kompatibilitu rozhrania.
2. Podpora firmvéru a ovládačov:Poskytnite inicializačný kód, parametre časovania a dokumentáciu rozhrania pre 24-bitovú integráciu RGB, čím sa zníži váš vývojový cyklus.
3. Podpora prispôsobenia:V prípade úprav podsvietenia, FPC, TP alebo COG náš tím riadi celý proces inžinierskych zmien od prototypu až po sériovú výrobu.
4. Podpora na mieste:Pre strategických partnerov a objemových zákazníkov je k dispozícii technická pomoc na mieste pre kritické fázy integrácie.

Servisný proces – od integrácie po výrobu

Veríme v dôveru založenú na údajoch. Pre každú výrobnú dávku poskytujeme:

1. Správy prichádzajúcej kontroly kvality (IQC):Záznamy o kontrole surovín pre sklo, IC, podsvietenie a komponenty FPC.
2. Údaje o kontrole kvality procesov (PQC):Sledovanie výnosu v reálnom čase, kontrola spojovacej linky a protokoly testov starnutia.
3. Správy o odchádzajúcej kontrole kvality (OQC):Záznamy o záverečnej kontrole vrátane jednotnosti jasu, farebného gamutu a integrity signálu rozhrania.
4. Sledovateľnosť šarže:Každý modul je vysledovateľný k dátumu výroby, číslu šarže a kľúčovým parametrom procesu – čo umožňuje rýchlu analýzu základných príčin v prípade problémov.

Často kladené otázky — Bežné popredajné otázky

• Q1: Aká je typická dodacia lehota na výmenu záruky?

◦ A:V prípade potvrdených výrobných chýb alebo nezhôd kvality v rámci 12-mesačnej záručnej doby sú náhradné jednotky spracované rýchlo. Štandardné skladové položky sa zvyčajne dodávajú do 48 hodín, aby sa minimalizovali prestoje vo výrobe.

•Otázka 2: Poskytujete technickú podporu pre problémy s integráciou?

◦ A:Áno, poskytuje sa absolútna podpora integrácie hardvéru a softvéru. Naši R&D inžinieri vám pomôžu s inicializačnými kódmi, 24-bitovými RGB/TTL parametrami časovania, ladením rozhrania a kontrolami mechanického prispôsobenia počas vašej fázy návrhu.

• Otázka 3: Môžem získať správy o analýze zlyhania pre vrátené moduly?

◦ A:áno. V prípade problémov s kvalitou šarží alebo vrátenia tovaru z kritických priemyselných aplikácií naše laboratórium kontroly kvality vykonáva hĺbkovú analýzu základných príčin na úrovni komponentov a do 3 až 5 pracovných dní doručí oficiálnu správu o analýze zlyhania (vo formáte 8D správy).

• Q4: Čo ak potrebujem podporu po záručnej dobe?

◦ A:Ponúkame nepretržité platené opravárenské služby a technické poradenstvo počas dlhého životného cyklu pre pozáručné moduly. Na podporu dlhodobých priemyselných projektov zaisťujeme stabilnú dostupnosť starších komponentov a náhradných dielov po dobu najmenej 5 rokov.
